  • Mengukur nilai NSPT di Area Dumping atau Timbunan dengan metode Georadar

    Mengukur nilai NSPT di Area Dumping atau Timbunan dengan metode Georadar

    Mengukur nilai N-SPT (Standard Penetration Test) di area dumping atau timbunan menggunakan metode Georadar (Ground Penetrating Radar, GPR) dan menganalisisnya dalam domain frekuensi dengan pendekatan nilai resistivitas adalah pendekatan yang inovatif namun kompleks. Berikut adalah penjelasan langkah demi langkah tentang bagaimana hal ini dapat dilakukan:

    1. Konsep Dasar

    • N-SPT: Nilai N-SPT adalah parameter geoteknik yang diperoleh dari uji penetrasi standar untuk mengevaluasi kepadatan tanah atau material timbunan.
    • Georadar (GPR): Metode geofisika yang menggunakan gelombang elektromagnetik untuk memetakan struktur bawah permukaan berdasarkan variasi permitivitas listrik.
    • Resistivitas: Resistivitas adalah sifat material yang menggambarkan seberapa besar material menahan aliran arus listrik. Nilai resistivitas dapat dihubungkan dengan kepadatan material.

    2. Pendekatan Umum

    • GPR biasanya mengukur permitivitas listrik (dielektrik) material, bukan resistivitas secara langsung. Namun, ada hubungan antara permitivitas dan resistivitas yang dapat dimanfaatkan.
    • Dengan menganalisis data GPR dalam domain frekuensi, kita dapat mengidentifikasi karakteristik material berdasarkan respons frekuensi gelombang elektromagnetik.
    • Nilai resistivitas dapat diestimasi dari data GPR menggunakan model matematis atau empiris, yang kemudian dapat dikorelasikan dengan nilai N-SPT.

    3. Langkah-Langkah Pengukuran dan Analisis

    a. Pengumpulan Data GPR

    1. Survei GPR:
    • Lakukan survei GPR di area dumping/timbunan menggunakan antena dengan frekuensi yang sesuai (misalnya, 100 MHz atau 250 MHz untuk kedalaman sedang).
    • Pastikan grid survei mencakup area yang representatif.
    1. Pengolahan Data Awal:
    • Lakukan pengolahan data dasar seperti background removal, gain adjustment, dan filtering untuk meningkatkan kualitas data.

    b. Analisis Domain Frekuensi

    1. Transformasi ke Domain Frekuensi:
    • Gunakan Transformasi Fourier untuk mengubah data GPR dari domain waktu ke domain frekuensi.
    • Identifikasi komponen frekuensi yang dominan, yang dapat dikaitkan dengan sifat material.
    1. Estimasi Permitivitas:
    • Hitung permitivitas listrik material berdasarkan kecepatan gelombang elektromagnetik yang terdeteksi oleh GPR.
    • Gunakan rumus:

      di mana ( v ) = kecepatan gelombang, ( c ) = kecepatan cahaya, dan ( \epsilon_r ) = permitivitas relatif.
    1. Konversi ke Resistivitas:
    • Hubungkan permitivitas dengan resistivitas menggunakan model empiris atau hubungan fisik. Salah satu pendekatan yang umum adalah:

      di mana ( \rho ) = resistivitas, ( \sigma ) = konduktivitas, ( \omega ) = frekuensi sudut, ( \epsilon_0 ) = permitivitas ruang hampa, dan ( \epsilon” ) = bagian imajiner permitivitas kompleks.

    c. Korelasi dengan Nilai N-SPT

    1. Hubungan Empiris:
    • Gunakan hubungan empiris antara resistivitas dan kepadatan material. Misalnya, material yang lebih padat cenderung memiliki resistivitas lebih tinggi.
    • Korelasikan nilai resistivitas dengan nilai N-SPT menggunakan data referensi atau model regresi.
    1. Validasi dengan Data Lapangan:
    • Lakukan uji N-SPT di beberapa titik di area survei untuk memvalidasi hasil estimasi dari data GPR.
    • Bandingkan nilai N-SPT aktual dengan nilai yang diprediksi dari analisis GPR.

    4. Tantangan dan Pertimbangan

    • Heterogenitas Material: Area dumping/timbunan seringkali memiliki material yang heterogen, yang dapat memengaruhi akurasi pengukuran GPR.
    • Kedalaman Penetrasi: GPR memiliki keterbatasan kedalaman penetrasi, terutama di material dengan konduktivitas tinggi (seperti tanah basah).
    • Kalibrasi Model: Hubungan antara permitivitas, resistivitas, dan N-SPT perlu dikalibrasi dengan data lapangan yang cukup.

    5. Aplikasi Praktis

    • Evaluasi Kepadatan Timbunan: Mengidentifikasi area dengan kepadatan rendah yang mungkin memerlukan perbaikan.
    • Pemetaan Struktur Bawah Permukaan: Mendeteksi lapisan atau zona dengan sifat mekanik yang berbeda.
    • Optimasi Desain Konstruksi: Memberikan data pendukung untuk desain fondasi atau struktur di area timbunan.

    6. Kesimpulan

    Metode ini menggabungkan teknologi GPR dengan analisis domain frekuensi dan pendekatan resistivitas untuk mengestimasi nilai N-SPT di area dumping/timbunan. Meskipun memerlukan kalibrasi dan validasi yang cermat, pendekatan ini dapat menjadi alat yang efektif untuk evaluasi geoteknik non-destruktif.

  • Identifikasi Kebocoran atau seepage atau cavity pada Bendungan dan terjadinya Deformasi Lapisan tanah timbunan

    Identifikasi Kebocoran atau seepage atau cavity pada Bendungan dan terjadinya Deformasi Lapisan tanah timbunan

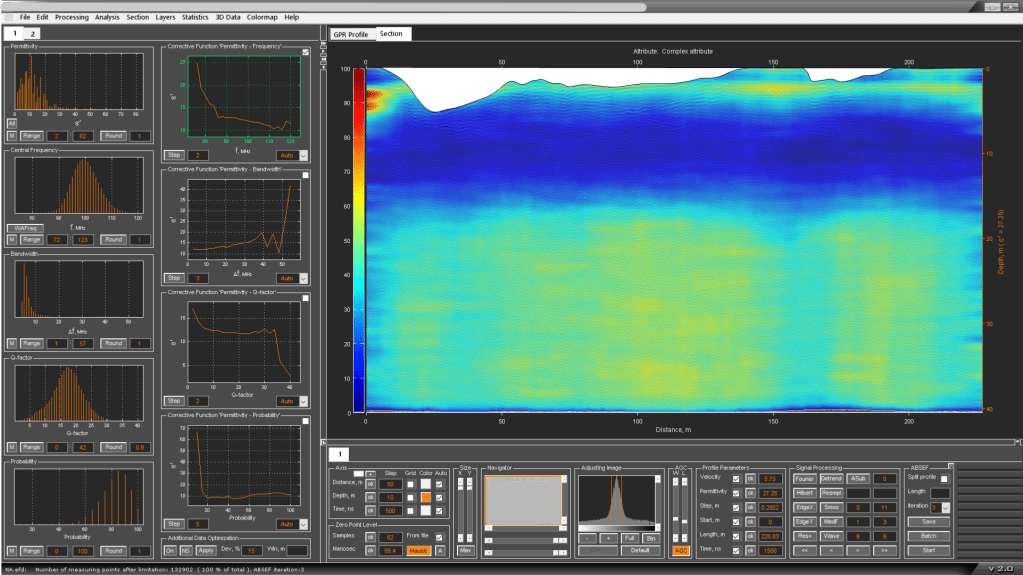

    Georadar kami berbeda dengan yang lainya. akurasi yang dikorelasikan dengan data NSPT dan data lab seperti water content, luquid limit, derajat saturasi dan lainya mencapai lebih dari 90 % sehingga memudahkan dalam penanganan bawah permukaan terutama di bagian bendungan yang sering mengalami rembesan atau kebocoran.

    dengan nilai validasi yang tinggi maka biaya yang dikeluarkan untuk pengeboran akan jauh lebih murah dan data yang dihasilkan jauh lebih maksimal karena kondisi bawah permukaan terdeteksi dengan baik.

    dari gambar di atas terlihat adanya beberapa penurunan dan pelapukan tanah yang notabene merupakan bendungan timbunan atau urugan sehingga dengan adanya aliran air dari tampungan dan juga infiltrasi air hujan,maka kondisi tanah di bawahnya akan melapuk dan mengalami penurunan daya dukung akibatnya terjadi deformasi yang lambat laun akan mengalami pengikisan tanah dan kebocoran.

  • IDENTIFIKASI PALEOCHANNEL DENGAN METODE GEORADAR

    IDENTIFIKASI PALEOCHANNEL DENGAN METODE GEORADAR

    Identifikasi paleochannel atau sungai purba menggunakan metode Georadar (Ground Penetrating Radar, GPR) dengan pendekatan domain frekuensi adalah teknik yang efektif untuk memetakan struktur bawah permukaan yang terkait dengan aliran sungai kuno. Paleochannel seringkali memiliki karakteristik yang berbeda dengan material sekitarnya, seperti perbedaan tekstur, ukuran butir, atau kandungan air, yang dapat dideteksi oleh GPR. Berikut adalah penjelasan langkah demi langkah tentang bagaimana melakukan identifikasi paleochannel dengan pendekatan domain frekuensi:

    1. Konsep Dasar

    • Paleochannel: Saluran sungai purba yang telah terisi sedimen dan terkubur di bawah permukaan tanah. Paleochannel sering mengandung material seperti pasir, kerikil, atau lanau.
    • Georadar (GPR): Metode geofisika yang menggunakan gelombang elektromagnetik untuk memetakan variasi sifat dielektrik (permitivitas) material bawah permukaan.
    • Domain Frekuensi: Analisis data GPR dalam domain frekuensi memungkinkan identifikasi karakteristik material berdasarkan respons frekuensi gelombang elektromagnetik.

    2. Pendekatan Umum

    • GPR mengirimkan gelombang elektromagnetik ke dalam tanah dan merekam pantulannya. Perbedaan permitivitas listrik antara material paleochannel dan sekitarnya akan menghasilkan respons frekuensi yang berbeda.
    • Dengan menganalisis data GPR dalam domain frekuensi, kita dapat mengidentifikasi pola atau anomali yang terkait dengan paleochannel.

    3. Langkah-Langkah Identifikasi Paleochannel

    a. Pengumpulan Data GPR

    1. Desain Survei:
    • Tentukan area survei berdasarkan studi geologi atau data sekunder.
    • Gunakan antena GPR dengan frekuensi yang sesuai (misalnya, 50-200 MHz untuk kedalaman sedang hingga dalam).
    1. Pengambilan Data:
    • Lakukan pengukuran GPR di sepanjang garis survei (line survey) atau grid.
    • Pastikan resolusi dan kedalaman penetrasi sesuai dengan target paleochannel.

    b. Pengolahan Data Awal

    1. Pre-Processing:
    • Lakukan background removal untuk menghilangkan noise.
    • Terapkan gain adjustment dan filtering untuk meningkatkan kualitas data.
    1. Transformasi ke Domain Frekuensi:
    • Gunakan Transformasi Fourier untuk mengubah data GPR dari domain waktu ke domain frekuensi.
    • Identifikasi komponen frekuensi yang dominan, yang mungkin terkait dengan paleochannel.

    c. Analisis Domain Frekuensi

    1. Identifikasi Anomali:
    • Cari pola frekuensi yang tidak biasa atau berbeda dari sekitarnya. Paleochannel seringkali memiliki respons frekuensi yang lebih tinggi karena materialnya yang lebih kasar atau berpori.
    • Gunakan teknik spektral analysis untuk memisahkan komponen frekuensi yang relevan.
    1. Estimasi Permitivitas:
    • Hitung permitivitas listrik material berdasarkan kecepatan gelombang elektromagnetik. Material paleochannel biasanya memiliki permitivitas yang berbeda dari material sekitarnya.
    • Gunakan rumus:

      di mana ( v ) = kecepatan gelombang, ( c ) = kecepatan cahaya, dan ( \epsilon_r ) = permitivitas relatif.
    1. Pemetaan Paleochannel:
    • Identifikasi zona dengan permitivitas yang berbeda dan korelasikan dengan pola paleochannel.
    • Gunakan software pemrosesan GPR (seperti ReflexW atau GPRSlice) untuk memvisualisasikan struktur bawah permukaan.

    d. Validasi

    1. Boring atau Drilling:
    • Lakukan pengeboran di lokasi yang diduga sebagai paleochannel untuk memvalidasi hasil interpretasi GPR.
    • Ambil sampel tanah atau sedimen untuk analisis laboratorium.
    1. Korelasi dengan Data Geologi:
    • Bandingkan hasil GPR dengan data geologi atau stratigrafi lokal untuk memastikan interpretasi paleochannel.

    4. Karakteristik Paleochannel dalam Data GPR

    • Refleksi Berlapis: Paleochannel sering menunjukkan pola refleksi berlapis yang khas, terutama jika terisi oleh sedimen yang berbeda.
    • Anomali Frekuensi Tinggi: Material kasar seperti pasir atau kerikil di paleochannel dapat menghasilkan respons frekuensi tinggi.
    • Batas yang Jelas: Paleochannel biasanya memiliki batas yang jelas dengan material sekitarnya, yang terlihat sebagai perubahan tajam dalam data GPR.

    5. Tantangan dan Pertimbangan

    • Kedalaman Penetrasi: GPR memiliki keterbatasan kedalaman, terutama di material dengan konduktivitas tinggi (seperti tanah liat basah).
    • Heterogenitas Material: Variasi material di dalam paleochannel dapat memengaruhi interpretasi data.
    • Resolusi: Resolusi data GPR harus cukup tinggi untuk mengidentifikasi fitur kecil seperti paleochannel.

    6. Aplikasi Praktis

    • Eksplorasi Air Tanah: Paleochannel sering menjadi akuifer potensial karena materialnya yang berpori.
    • Studi Geologi dan Lingkungan: Memahami distribusi paleochannel dapat membantu rekonstruksi sejarah geologi dan hidrologi.
    • Rekayasa Geoteknik: Identifikasi paleochannel penting untuk perencanaan konstruksi atau mitigasi risiko.

    7. Kesimpulan

    Identifikasi paleochannel menggunakan metode GPR dengan pendekatan domain frekuensi adalah teknik yang kuat untuk memetakan struktur bawah permukaan. Dengan analisis yang cermat, pola frekuensi dan permitivitas dapat digunakan untuk mengidentifikasi dan memvalidasi keberadaan paleochannel. Jika Anda memerlukan

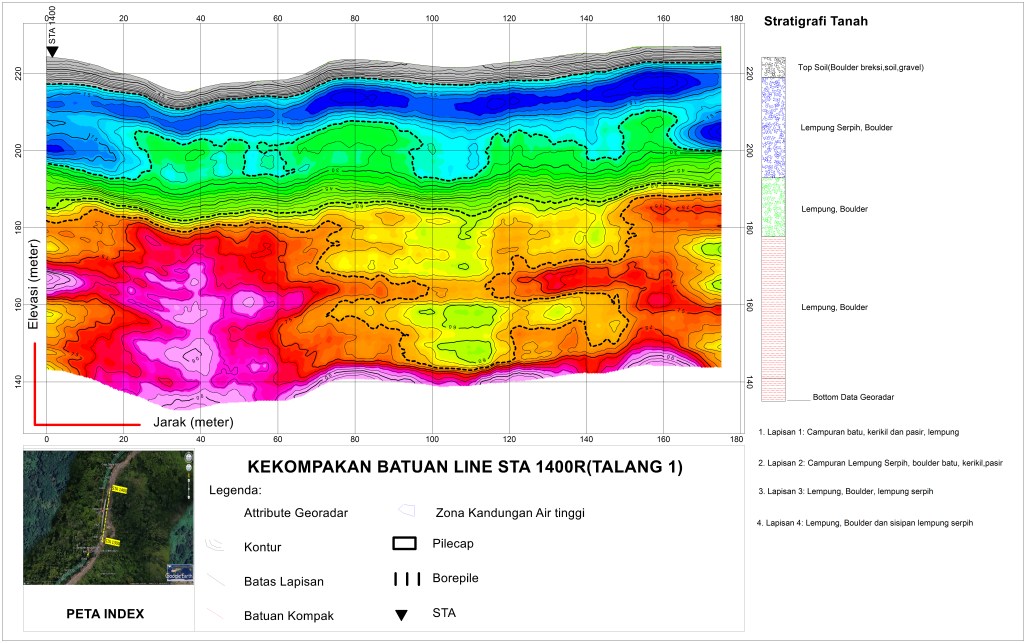

  • INTERPRETASI DATA GEORADAR DENGAN OASIS MONTAJ

    INTERPRETASI DATA GEORADAR DENGAN OASIS MONTAJ

  • MENGHITUNG DAN MEMISAHKAN BATUAN VULKANIK DARI DATA GEOLISTRIK DALAM 2-D DAN 3-D

    MENGHITUNG DAN MEMISAHKAN BATUAN VULKANIK DARI DATA GEOLISTRIK DALAM 2-D DAN 3-D

    Untuk menghitung dan memisahkan batuan vulkanik dari data geolistrik, ada beberapa metode yang dapat digunakan, di antaranya:

    1. Metode Electrical Resistivity Tomography (ERT): Ini adalah metode survei geofisika yang memanfaatkan prinsip resistivitas elektrik untuk membuat profil subsurface. Data resistivitas dapat digunakan untuk menentukan komposisi batuan vulkanik dari data geolistrik.
    2. Metode Induced Polarization (IP): Ini adalah metode survei geofisika yang memanfaatkan prinsip polarisasi yang diterapkan pada bahan geologi untuk menentukan mineral-mineral yang ada. Data IP dapat digunakan untuk memisahkan batuan vulkanik dari data geolistrik.
    3. Metode Magnetotelluric (MT): Ini adalah metode survei geofisika yang memanfaatkan variasi medan magnet dan medan elektromagnetik untuk menentukan konduktivitas subsurface. Data MT dapat digunakan untuk memisahkan batuan vulkanik dari data geolistrik.

    Ketiga metode ini memerlukan pemahaman yang baik tentang geologi dan fisika subsurface untuk menentukan interpretasi yang tepat dari data geolistrik. Oleh karena itu, biasanya dilakukan dengan kerja sama antara ahli geologi dan ahli geofisika.

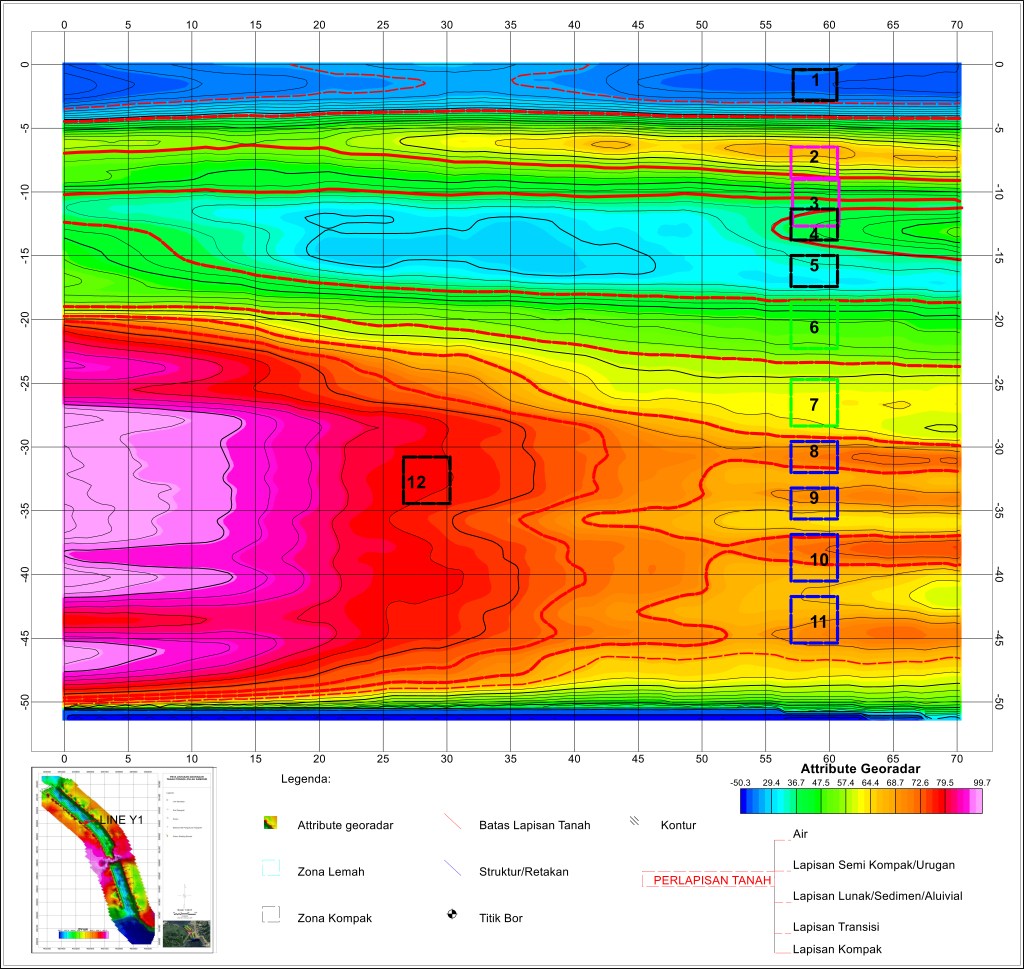

  • Oasis Montaj: Pengolahan Data Georadar Lengkap di area sungai untuk kontruksi pedestrian dan Alur Sungai

    Oasis Montaj: Pengolahan Data Georadar Lengkap di area sungai untuk kontruksi pedestrian dan Alur Sungai

    https://www.youtube.com/channel/UCZO5qsUBWm1hcmxdHkQsRyg

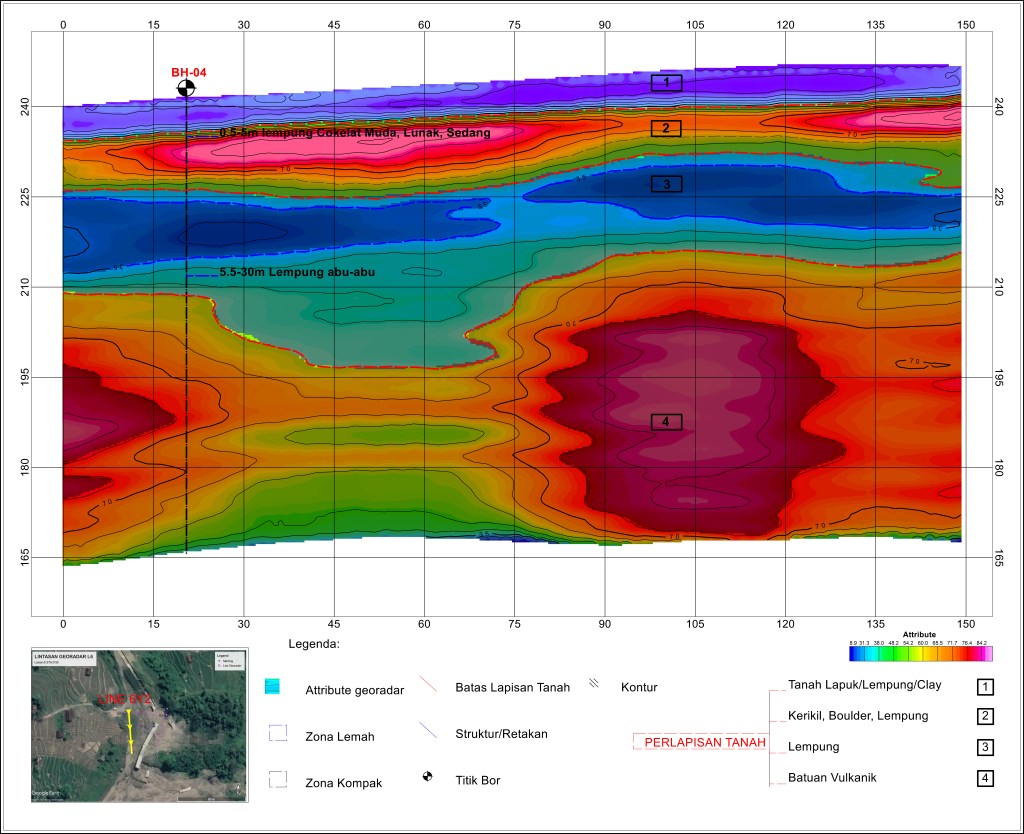

  • MITIGASI KEGAGALAN KONTRUKSI DARI ZONA LONGSOR DENGAN METODE GEORADAR

    MITIGASI KEGAGALAN KONTRUKSI DARI ZONA LONGSOR DENGAN METODE GEORADAR

    https://www.youtube.com/channel/UCZO5qsUBWm1hcmxdHkQsRyg

  • MENGIDENTIFIKASI KEDALAMAN AIR DAN STRATIGRAFINYA DENGAN METODE GEORADAR

    MENGIDENTIFIKASI KEDALAMAN AIR DAN STRATIGRAFINYA DENGAN METODE GEORADAR

  • MENGUKUR DIMENSI KOLOM ATAU PONDASI KONTRUKSI JALAN LAYANG

    MENGUKUR DIMENSI KOLOM ATAU PONDASI KONTRUKSI JALAN LAYANG

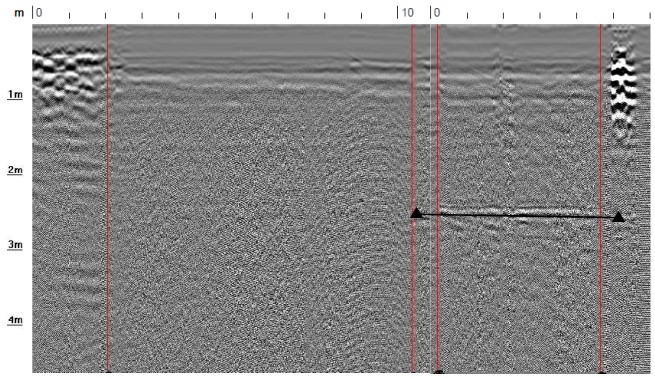

    Gambar 1. Batas-batas pondasi terdeteksi di domain waktu

    pada gambar 1 ditampilkan radargram dengan identifikasi batas-batas kolom atau pancang dengan adanya penurunan hiperbola.

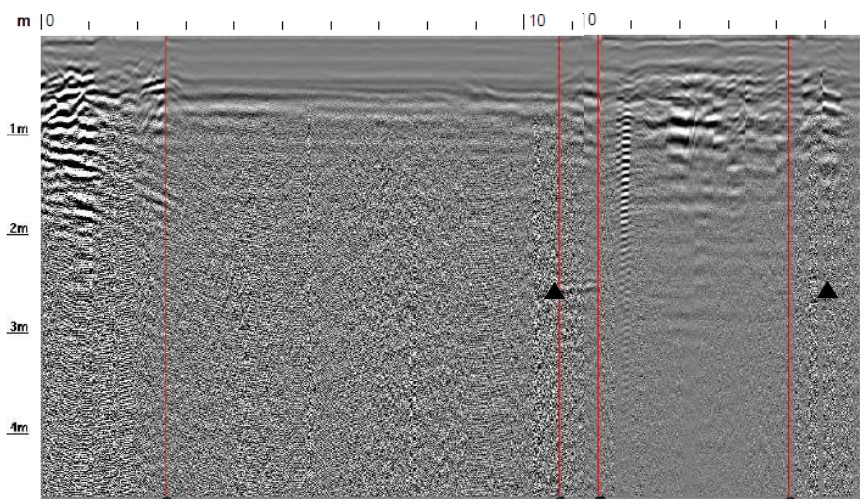

    Gambar 2. Batas-batas horizontal pondasi terdeteksi di domain waktu

    Pada gambar 2 terlihat adanya penyambungan batas-batas yang merupakan dimensi horizontal atau top pondasinya. Dimensi horizontal terlihat di sekitar 2.5m dari permukaan dengan lebar dimensi 5.5m.

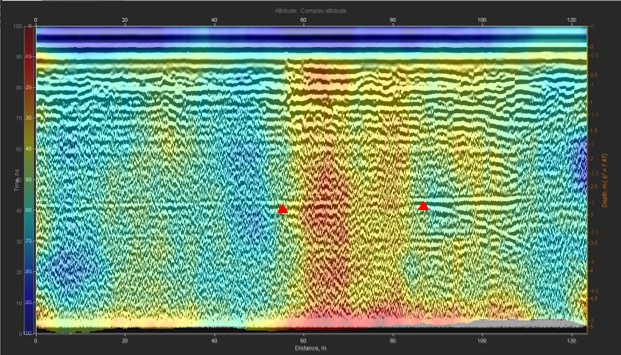

    Gambar 3. Analisa dimensi lebar dan kedalaman dengan domain frekuensi

    Dengan menggunakan analisa frekuensi, batas horizontal dan vertikalnya terlihat lebih jelas dengan melihat warna merah yang dari atas ke bawah.

    Gambar 4. Batas-batas horizontal dan vertikal pondasi

    Dari gambar 4 terlihat dimensi totalnya, untuk kedalaman pondasi sekitar 2.6m dan lebar sekitar 5.6m.

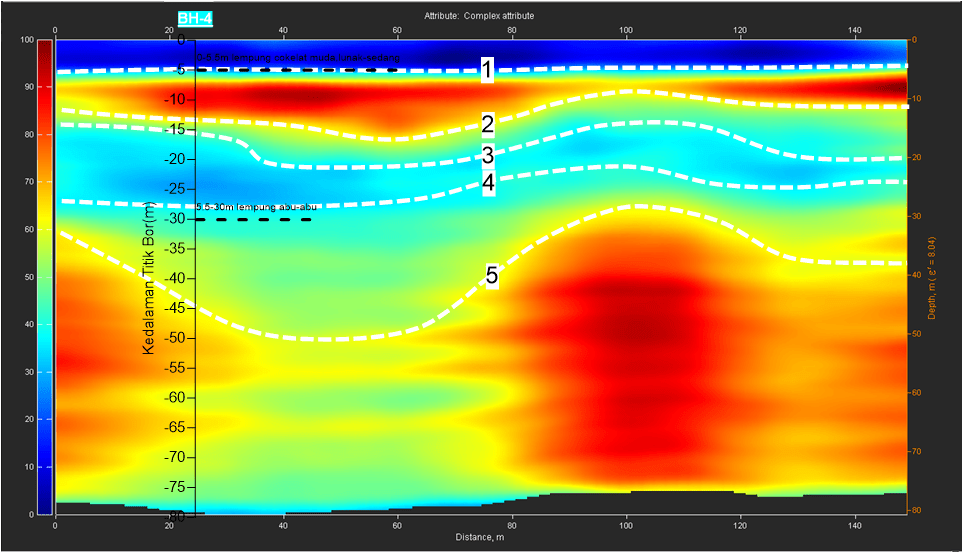

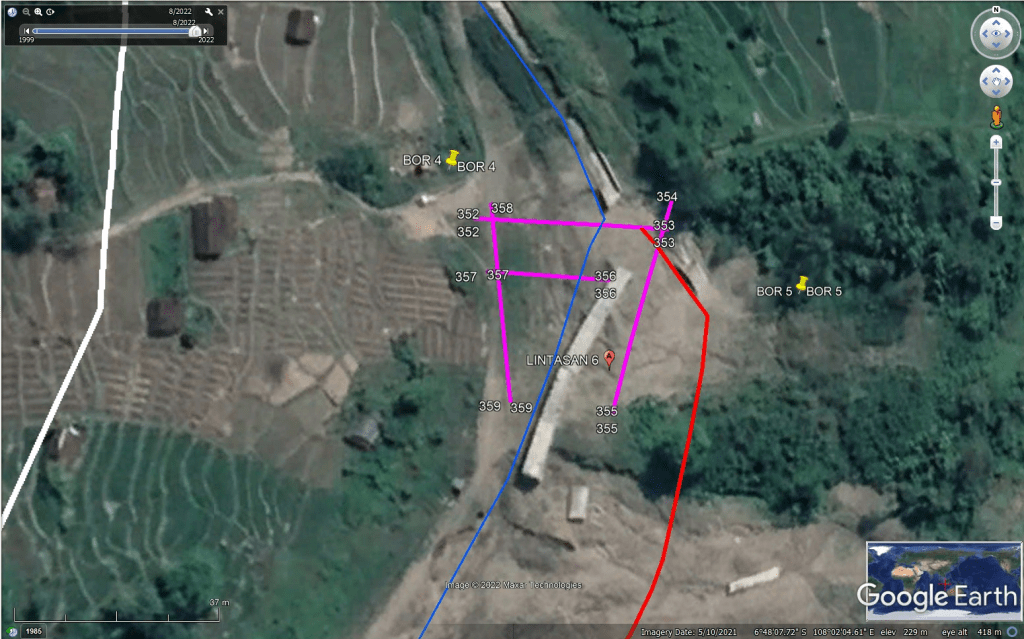

  • KORELASI DATA BOR DENGAN DATA GEORADAR DENGAN ANALISA COMPLEX ATTRIBUTE

    KORELASI DATA BOR DENGAN DATA GEORADAR DENGAN ANALISA COMPLEX ATTRIBUTE
