  • Ares II untuk Identifikasi Batuan Andesit

    Ares II untuk Identifikasi Batuan Andesit

    Ares II hampir sama dengan Ares I tetapi mengalami perubahan dalam menu dan pembacaan channel atau datum dalam sekali injeksi. Dalam Ares I sering kali pengukuran menunggu waktu yang cukup lama dengan estimasi hampir 2jam lebih tetapi dengan ares II bisa lebih cepat bahkan 5kali lebih cepat di bandingkan ares I. Ares II memungkinkan membaca channel dalam pengukuran sampai 10 channel, jika ares I cuma 1 channel. Dibandingkan dengan supersting yang hanya 8channel tetapi secara kualitas masih bagus supersting (pembacaan IPnya).

    Kemudahan Ares yaitu hampir semua komponen pelengkap bisa di modifikasi dengan bahan-bahan komponen yang ada di Indonesia sedangakn Supersting sangat sulit dan bahkan tidak bisa di ganti dengan spare part dalam negri.

    Selain kemudahan dalam spare part, kemudahan juga dalam modifikasi spasi elektroda dengan menggunakan kabel yang ada, misal spasi 5, 10, 15 dan seterusnya tergantung kebutuhan karena bawaan asli dari Ares sendiri hanya menyediakan spasi 5m.

    Selain spasi, Ares bisa juga dimodifikasi dalam hal saluran channel atau switchbox seperti 24, 48,72, dan 96 channel sehingga penggunaan di lapangan sangat fleksible dan bisa di sesuaikan dengan kebutuhan yang ada tanpa harus membeli perangkat baru dari pabrikan.

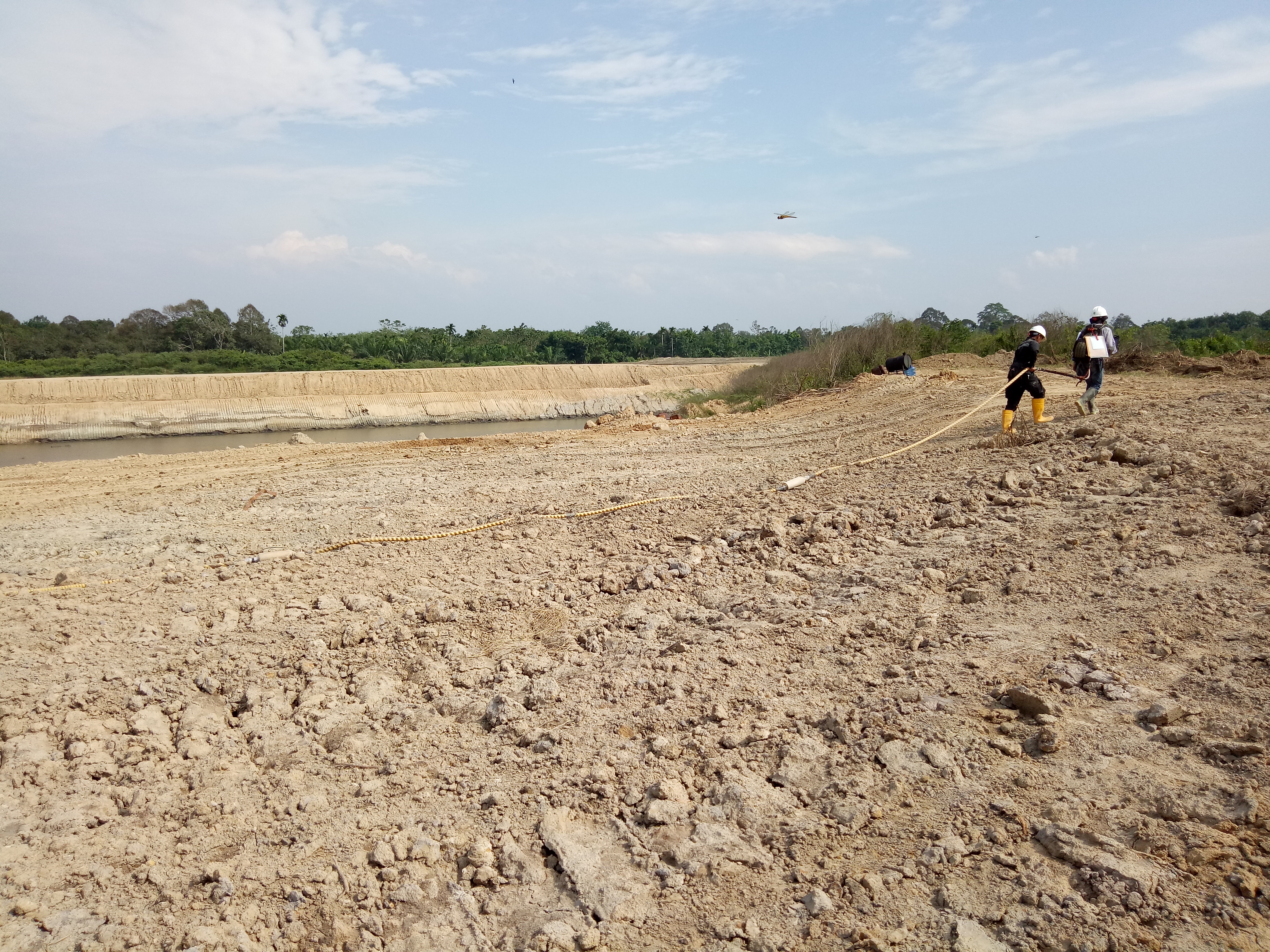

    IMG-20180121-WA0024

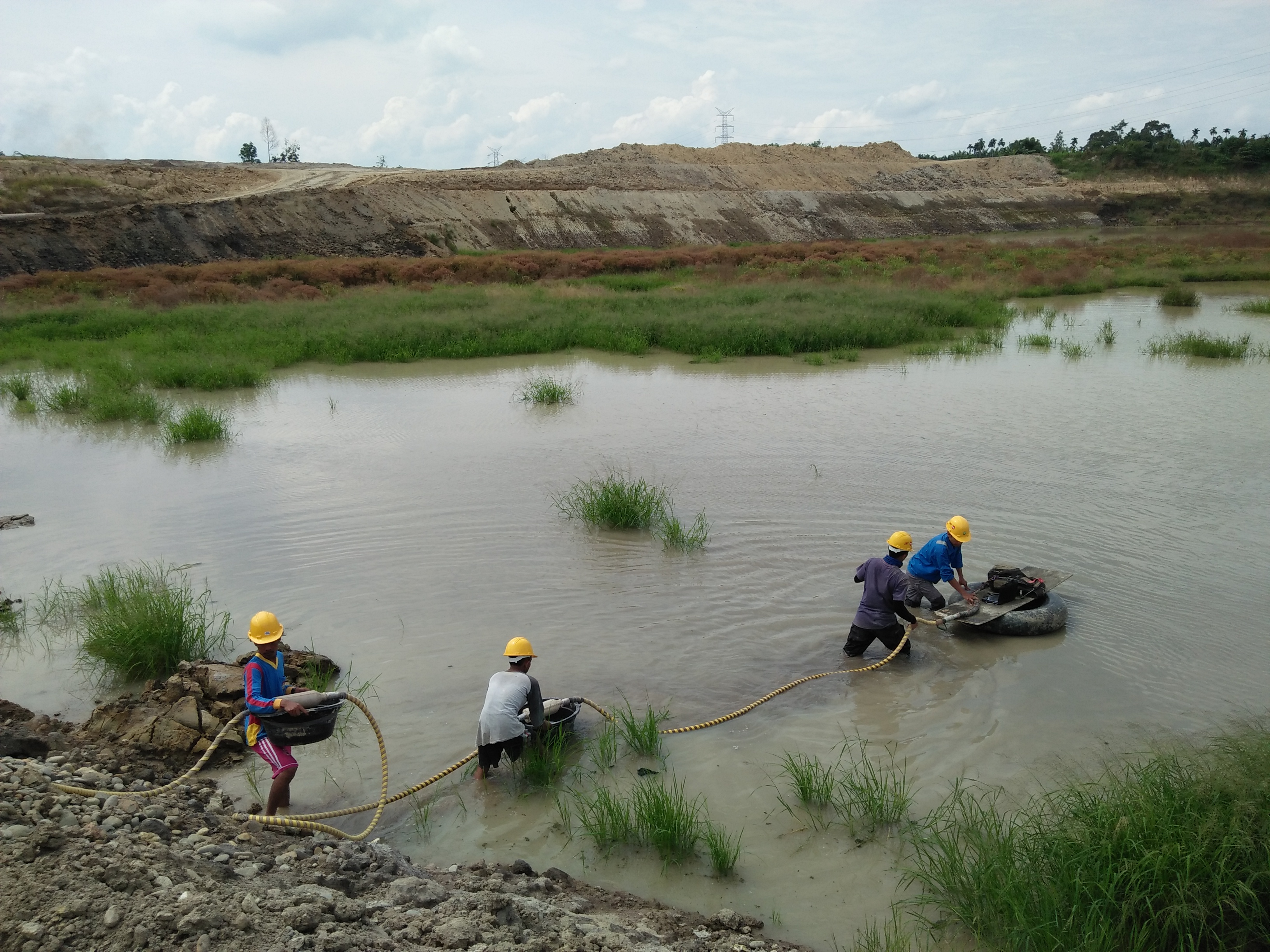

    IMG-20180121-WA0026

    Hubungi Kami:

    Tlp: 082114266358

    Email: roni12404027@gmail.com

  • Pemodelan Bawah Permukaan data GPR untuk Rawa

    Pemodelan Bawah Permukaan data GPR untuk Rawa

    Batubara?Biasanya orang selalu menghubung-hubungkan dengan pengeboran dan site visit atau survey tinjau untuk mengetahui keberadaan dan kemenerusan benda ini, tetapi sangat sedikit yang memanfaatkan metode tidak langsung yang dalam proses surveynya bisa menghemat waktu, biaya dan lainya yang tentu saja si Bos besar akan senang jika kemudahan dalam eksplorasi batubara dapat lebih mudah, murah dan efisien.

    Beberapa postingan sebelumnya sudah menjelaskan metode yang tidak langsung ini (GPR) untuk mengidentifikasi batubara, bukan metode lain tidak bagus tapi dilihat dari efisiensi dan kemampuan alat dan medan yang tidak mudah yang sebut saja rawa yang bergambut dan berilalang tinggi. Dalam kasus lain yang mempunya lokasi yang relatif mudah orang-orang geologi (biasanya yang menjadi pengambil keputusan dalam survey lapangan di suatu perusahaan) mengenalkan metode Geolistrik yang notabene mereka kenal (sebagian orang tambang juga) untuk mengidentifikasi batubara. Bukan tanpa alasan tetapi mereka lebih banyak mengenal geolistrik dari pada metode lain karena dari sejak kuliah mereka sudah mengenal dan melakukan praktikum di kampusnya dengan metode geolistrik.

    Metode GPR dengan berbagai merk dan tipe frekuensi yang dipakai membuat orang sulit untuk memilih karena setiap tujuan lapangan harus tahu kebutuhanya buat apa, kedalamanya berapa, objek yang di cari apa dan lainya, dan kebanyakan orang terutama geologi dan geofisika akan menempatkan metode ini untuk kebutuhan sipil atau objek-objek yang ada di sekitar beton, pindasi, jalan rawa dan lainya.

    Memang betul metode GPR banyak digunakan untuk identifikasi retakan beton, amblasan, utulitas bawah permukaan berupa kabel, pipa dan lainya tetapi GPR juga mempunya frekuensi rendah yang dapat digunakan untuk mengidentifikasi area yang dalam yang berupa lapisan, yang sering digunakan adalah frekuensi 30MHz dengan bentangan kabel seperti ular dan ditarik sehingga gelombang yang dikeluarkan dari transmitter akan ditangkap oleh receiver dan menampilkan respon-respon trace (amplitudo) yang jika digabungkan akan membentuk suatu penampang yang isinya berupa lapisan-lapisan bawah permukaan.

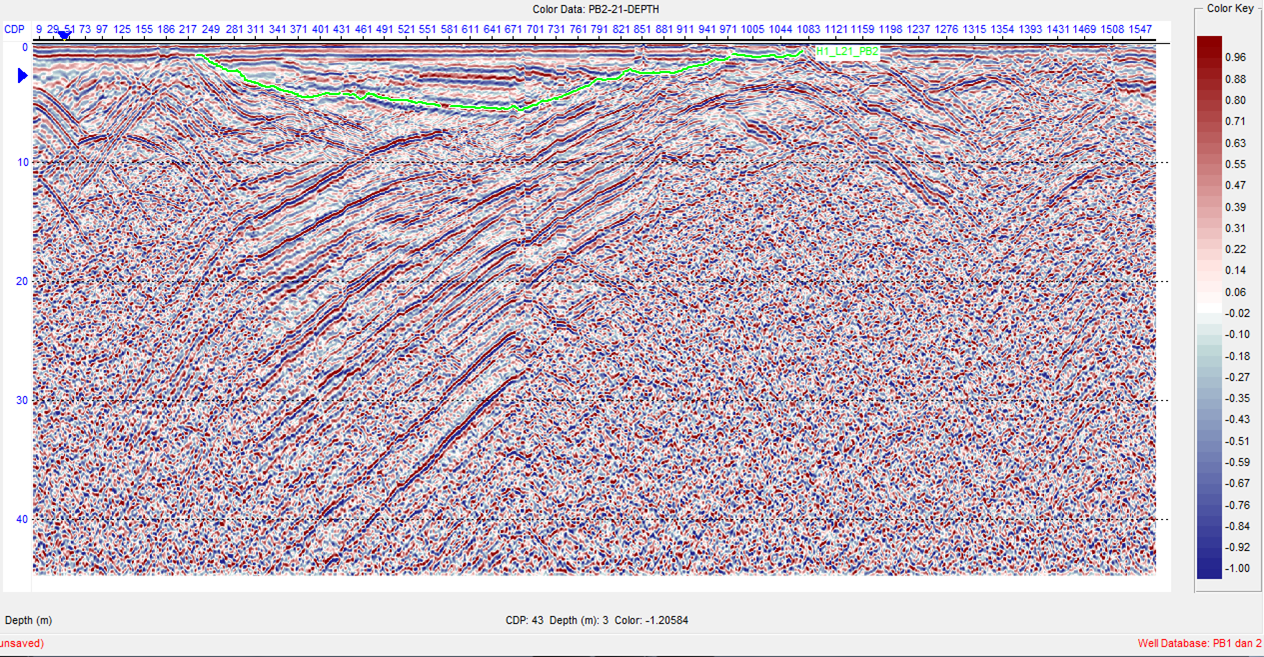

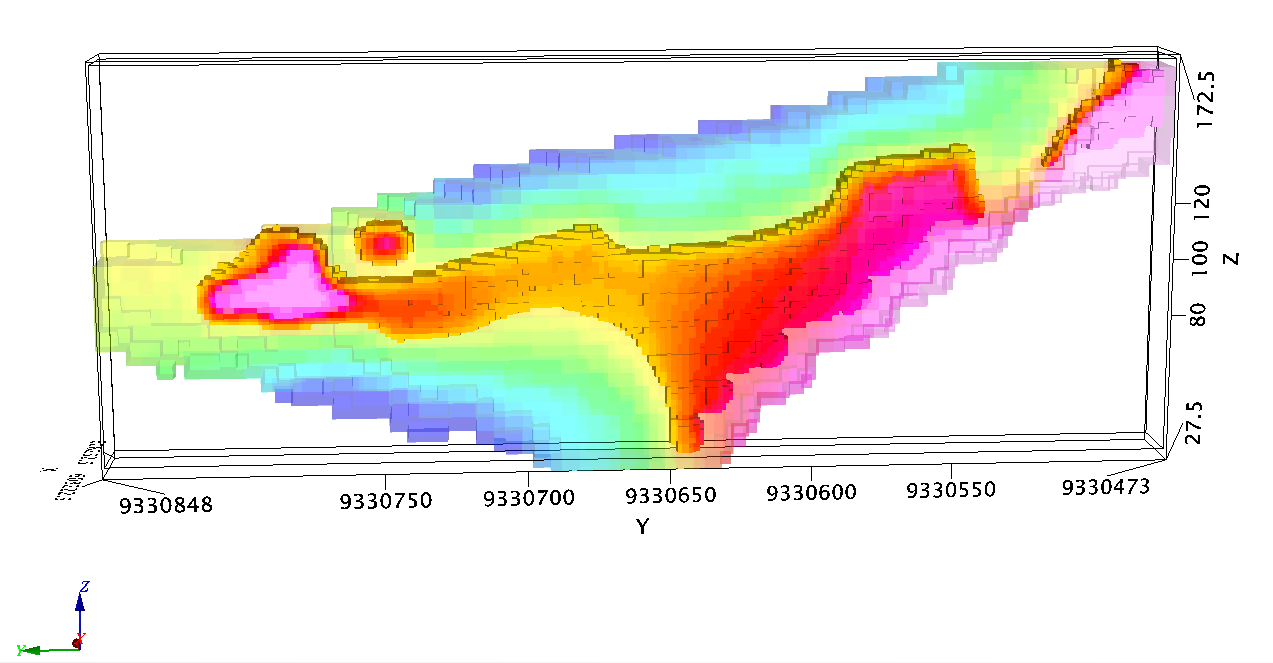

    kedalaman rawa section

    Hasil GPR untuk kedalaman rawa

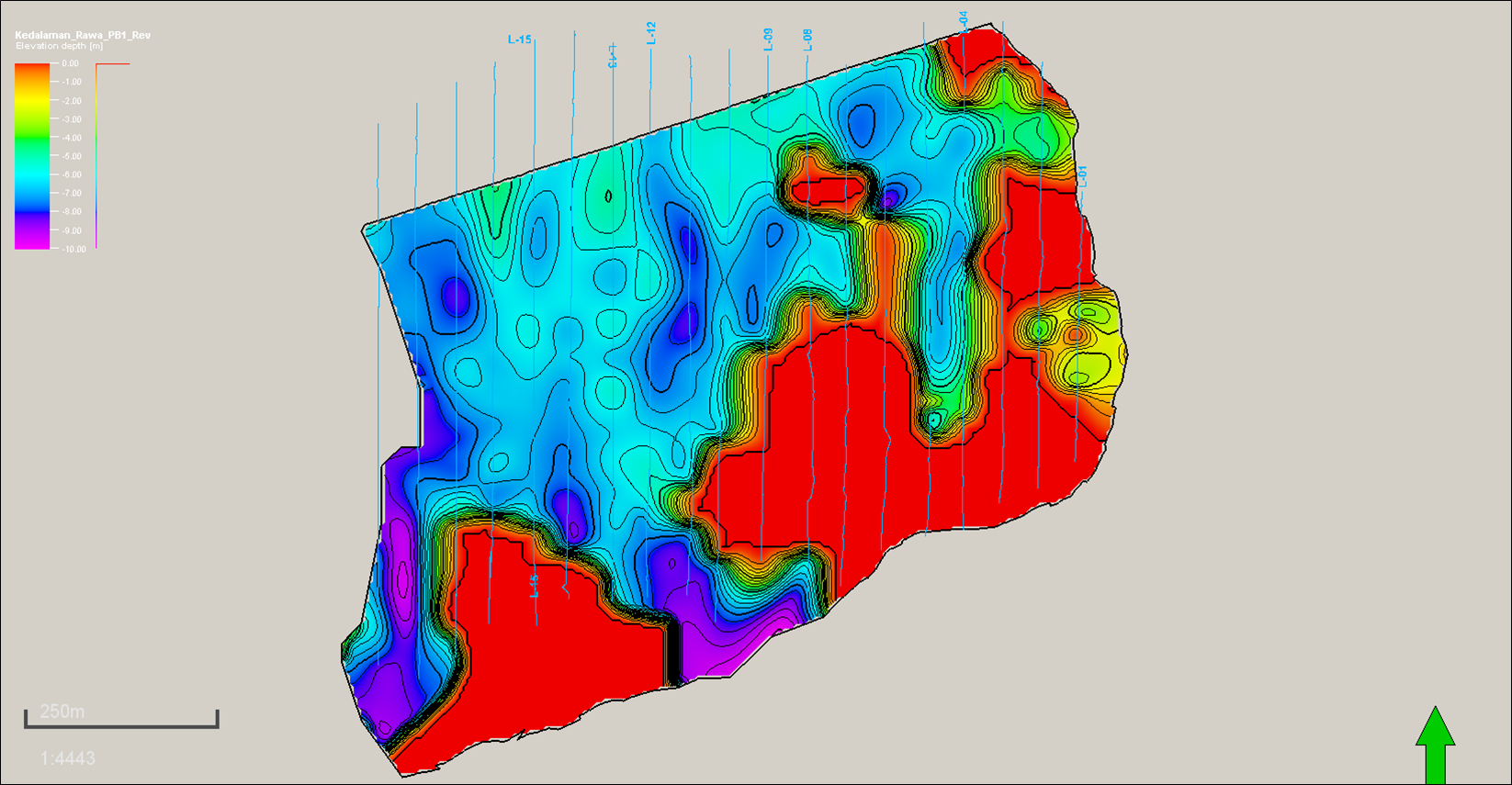

    kedalaman rawa tanpa koreksi

    Pemodelan Rawa dari Data GPR

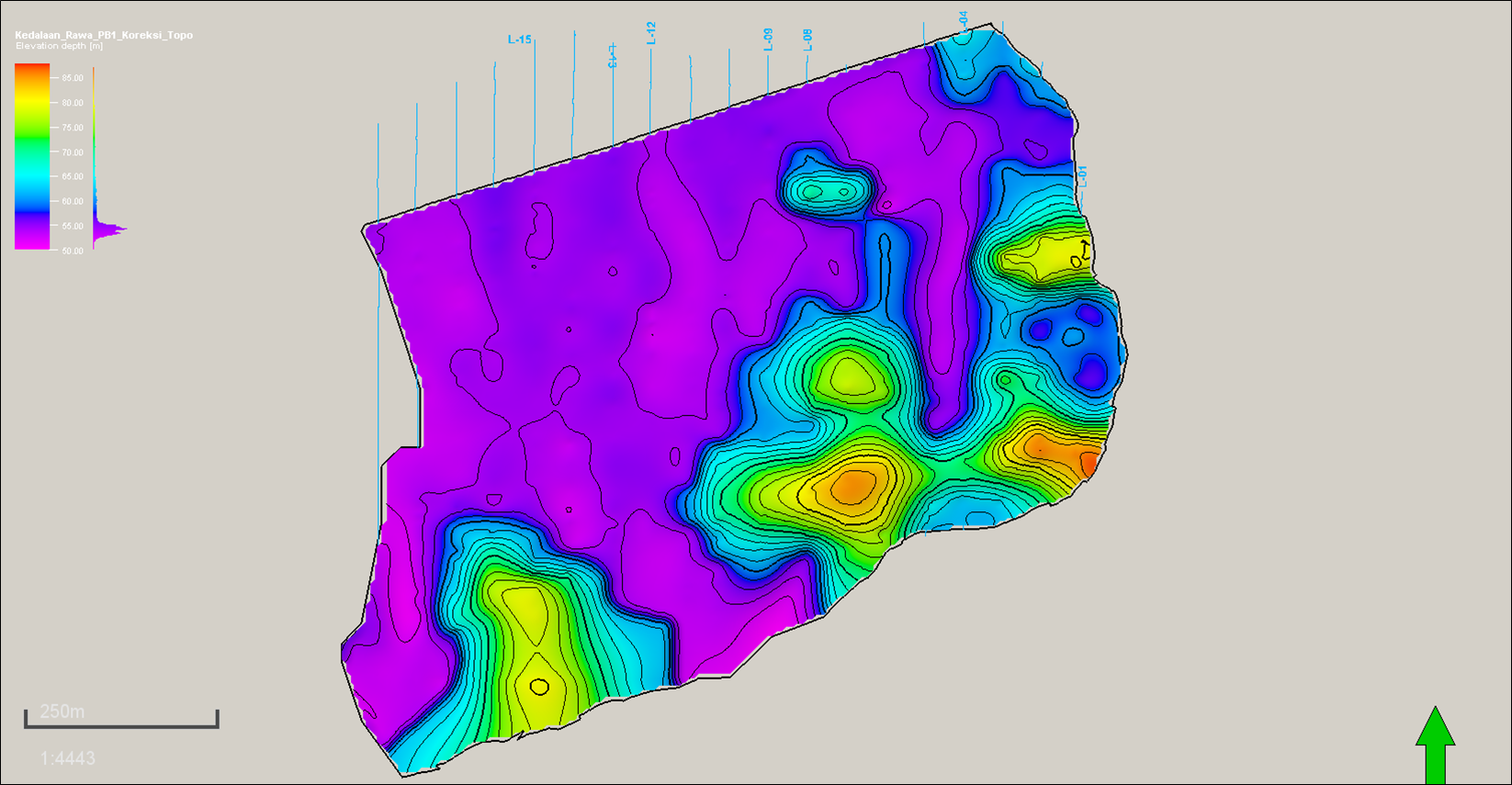

    kedalaman rawa koreksi

    Pemodelan Rawa dikoreksi Topo

  • Perbedaan Nilai Resistivitas Air di daerah Limbah

    Perbedaan Nilai Resistivitas Air di daerah Limbah

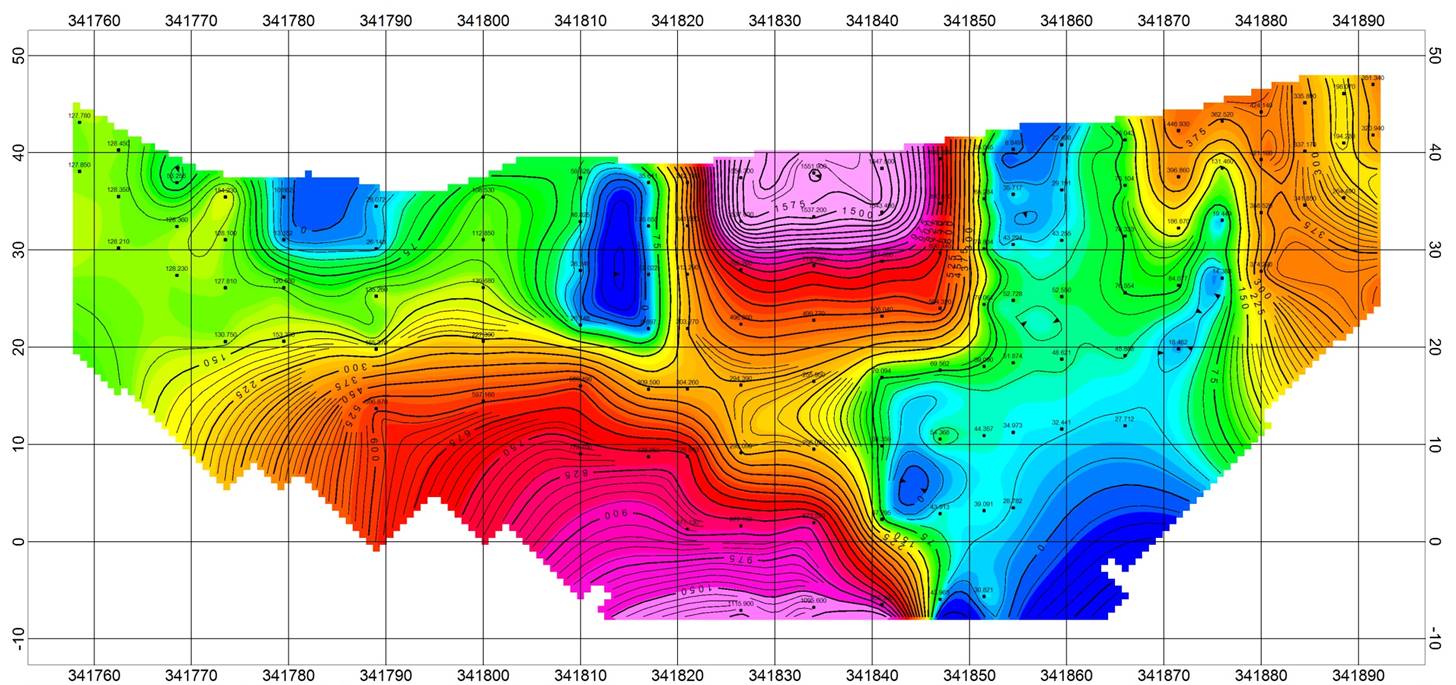

    line 4.jpg

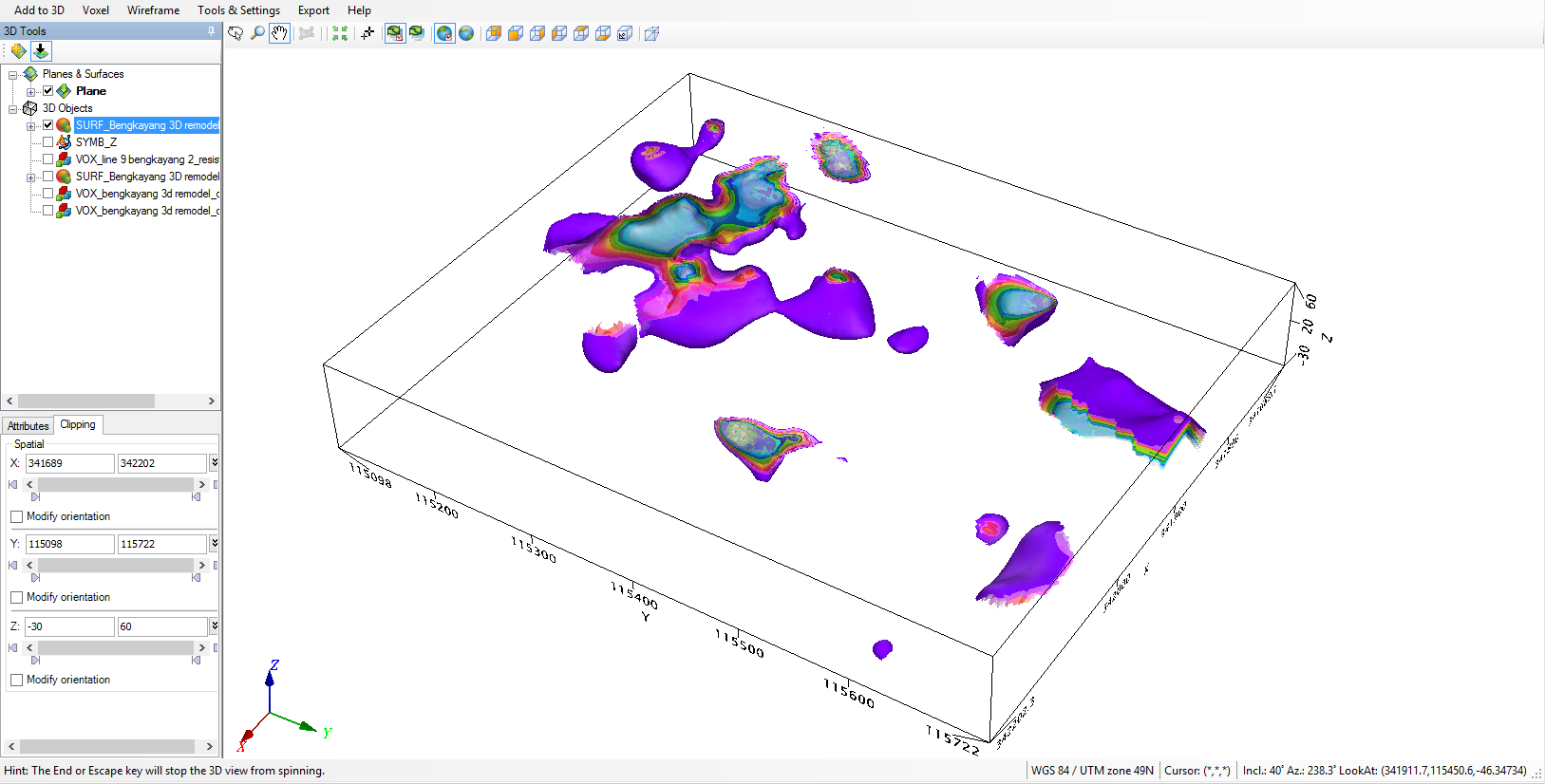

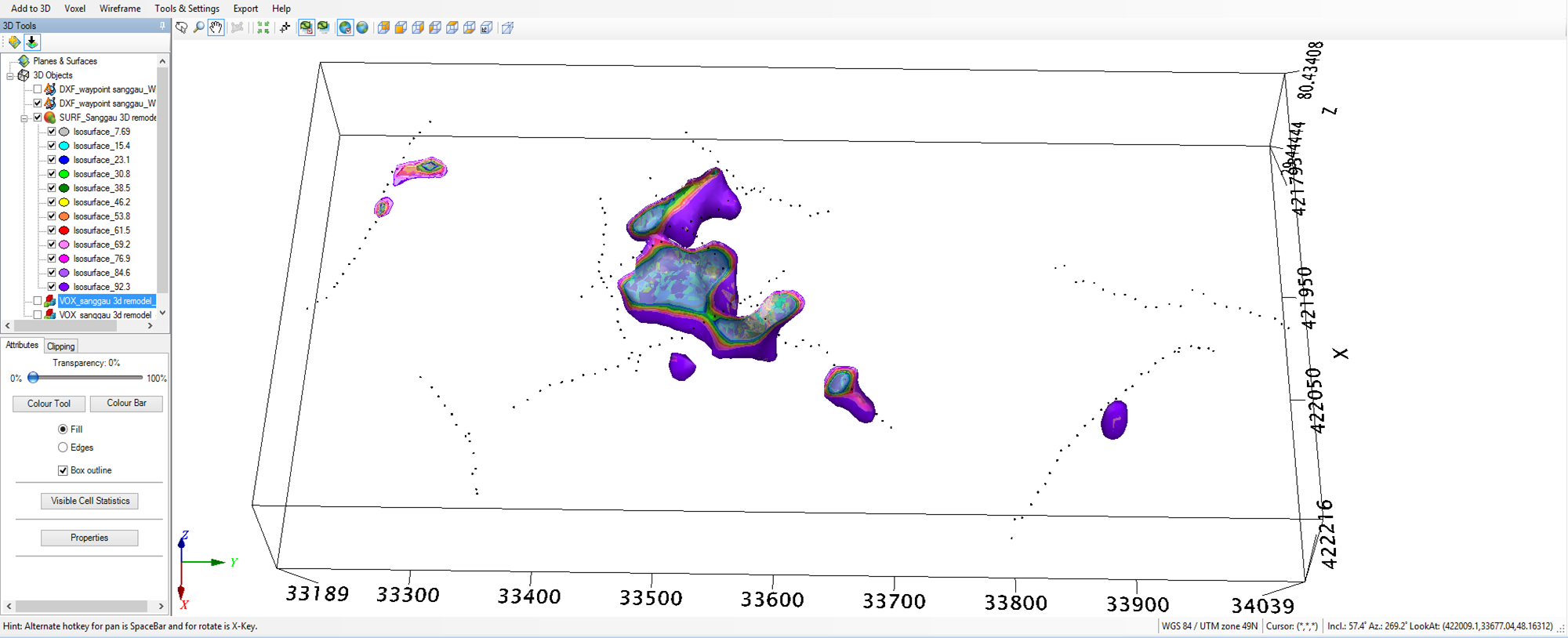

    100ohm.m150ohm.m

  • Identifikasi MultiSeam Batubara dengan Metode GPR atau Georadar

    Identifikasi MultiSeam Batubara dengan Metode GPR atau Georadar

    Metode geofisika merupakan metode tidak langsung yang digunakan untuk membantu identifikasi berbagai sumber daya alam khususnya batubara. Metode yang relatif lebih cepat,efisien dan mempunyai resolusi tinggi adalah metode GPR atau Georadar (Ground Penetrating Radar).

    Pemilihan metode ini harus berdasarkan beberapa kriteria yaitu:

    • Sumber daya yang akan di identifikasi merupakan hasil sedimentasi atau berbentuk layer atau lapisan.
    • mempunyai kedalaman kurang dari 100m.
    • tidak mempunya topografi yang kemiringanya lebih dari 60 derajat (opsional).

    Metode ini beberapa kali digunakan untuk identifikasi batubara dengan lokasi rawa dan mempunya nilai kebasahan yang tinggi. Kontras antara sedimen dengan rawa akan terlihat jelas dengan adanya batas lapisan yang menerus. Karena resolusinya tinggi (mensamping ketebalan sampai 40cm) maka sangat memungkinkan untuk menerka dan mengidentifikasi kemenerusan batubara yang berlapisa- lapisa (multiseam). Hasil di bawah adalah data GPR dengan melewati area yang mempunyai seam batubara yang lebih dari 10 seam.

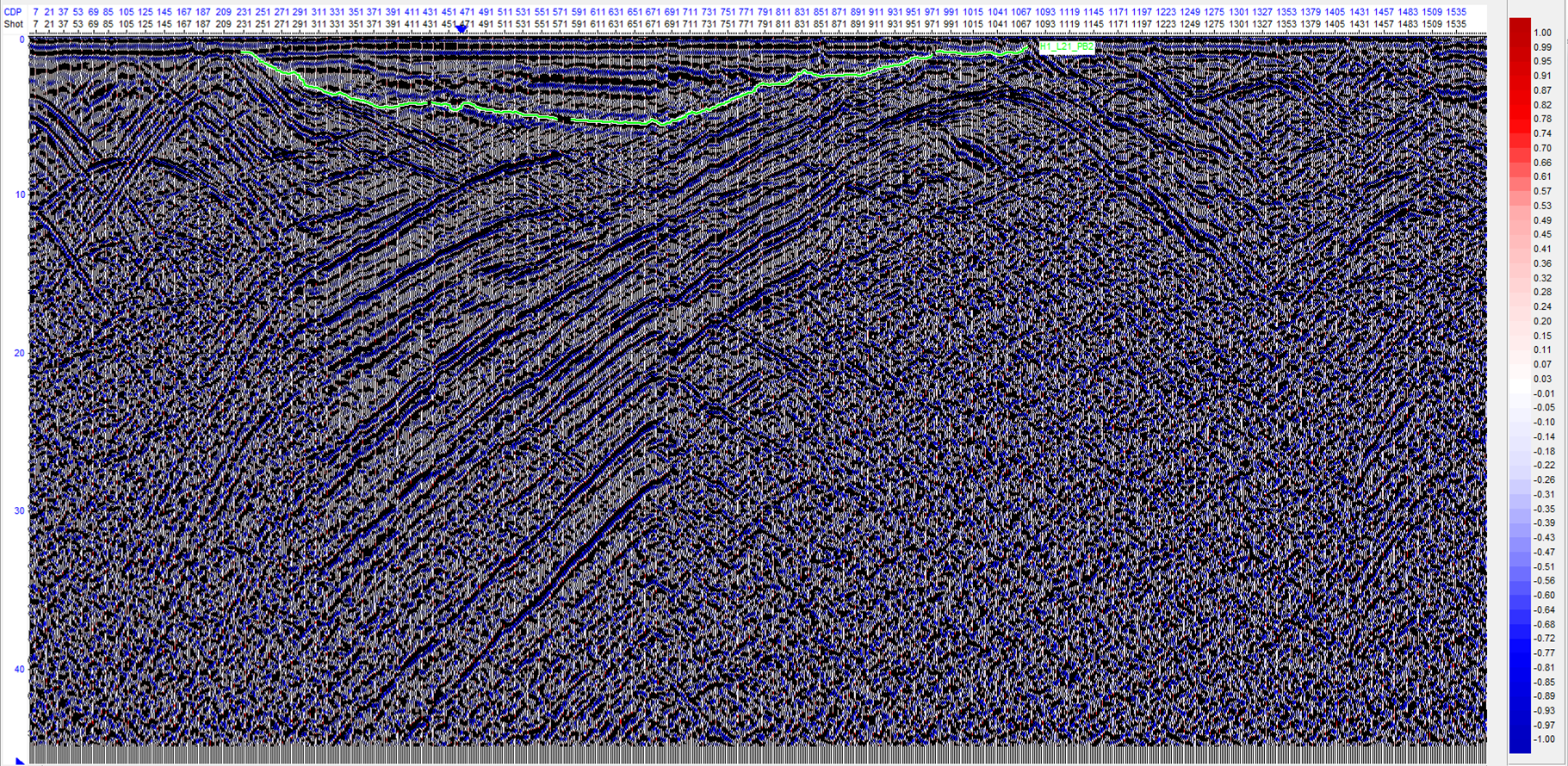

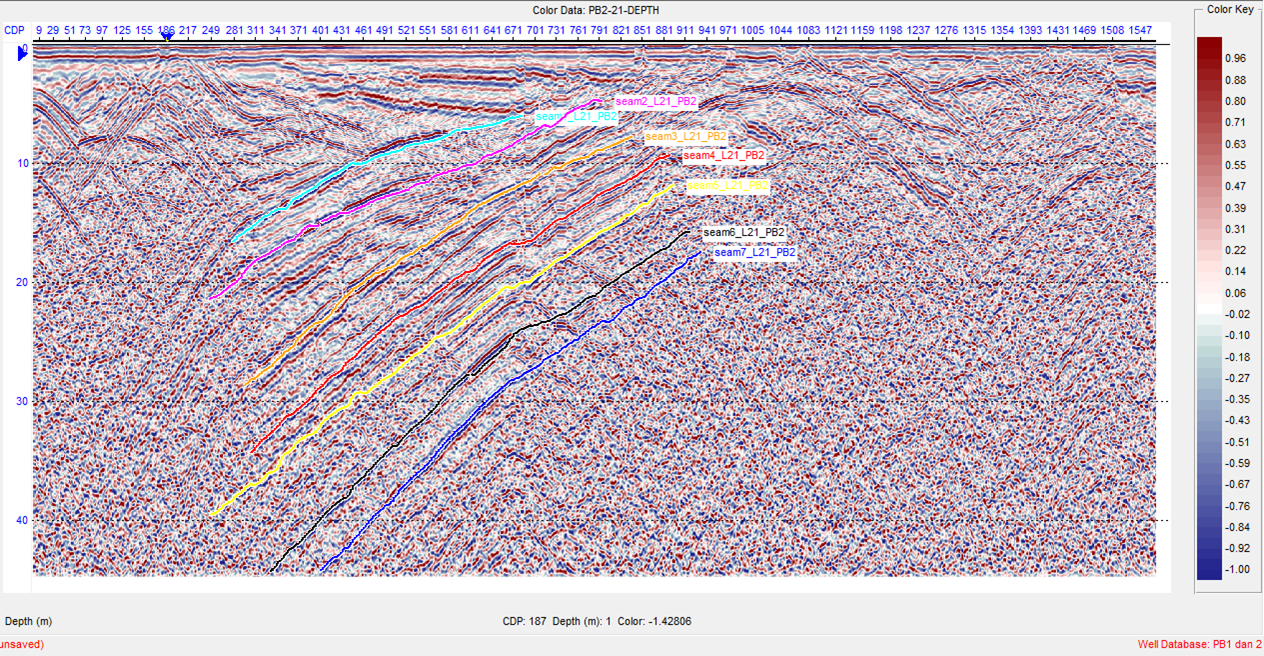

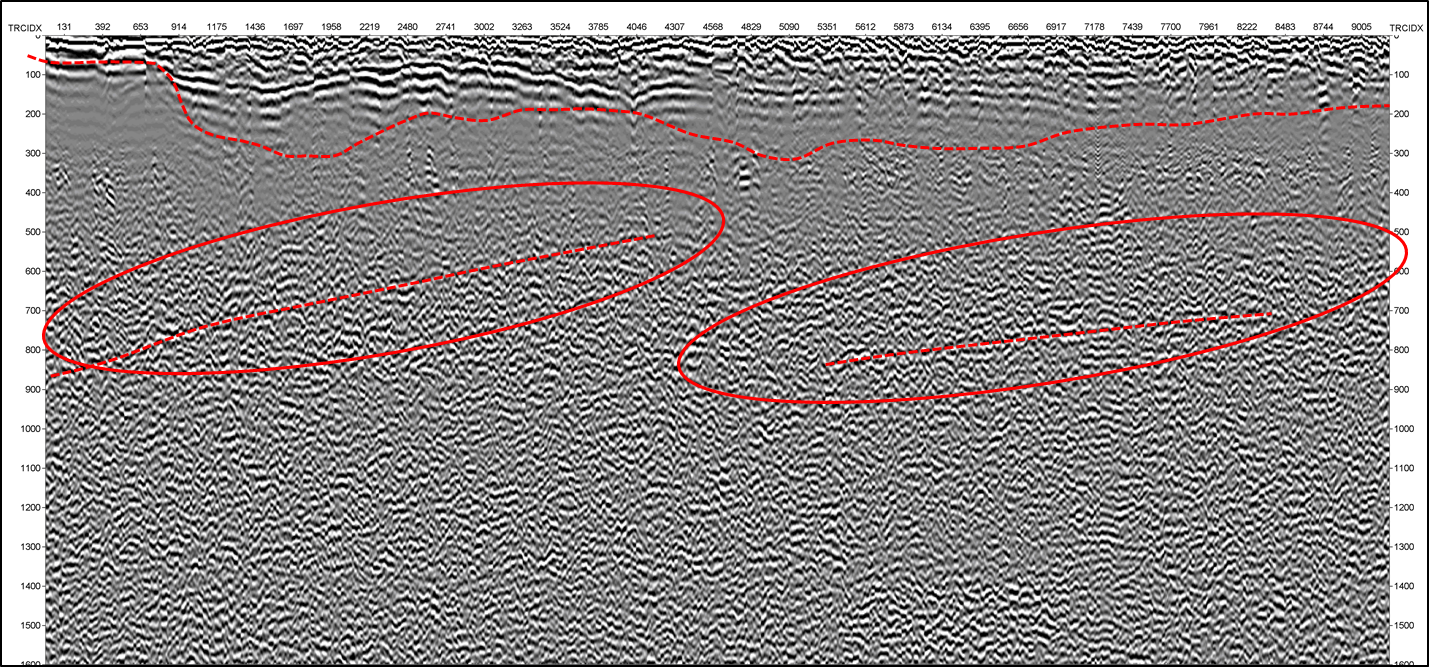

    line 21 coal

    PB1-03

    Hasil GPR untuk Multiseam batubara

  • Idenfitikasi Pasir Lepas dengan Metode Georadar

    Idenfitikasi Pasir Lepas dengan Metode Georadar

    Metode GPR sangat membantu pendeteksian bidang sipil terutama untuk amblasan dan retakan yang mempunyai resolusi tinggi. Dengan penembakan gelombang per 1 second maka setiap langkah operator akan mendapatkan respon trace yang jika di gabungkan seluruh data maka jarak antar tracenya bisa 20cm bandingkan dengan metode lain yang menggunakan spasi lebih dari 5m(paling rapat biasanya). Tetapi ada kasus lain yang memungkinkan menggunakan metode lain sperti geolistrik.

    Metode GPR akan sangat cocok jika objek yang dicari berbentuk lapisan atau sedimentasi seperti pasir, gamping, batubara dan lainya.

    Untuk identifikasi rongga, data GPR harus di lakukan analisis frekuensi sehingga kelemahan amplitude, dan frekuensi bisa dideteksi yang biasanya berkorelasi dengan zona lemah seperti rembesan dan zona longsor.

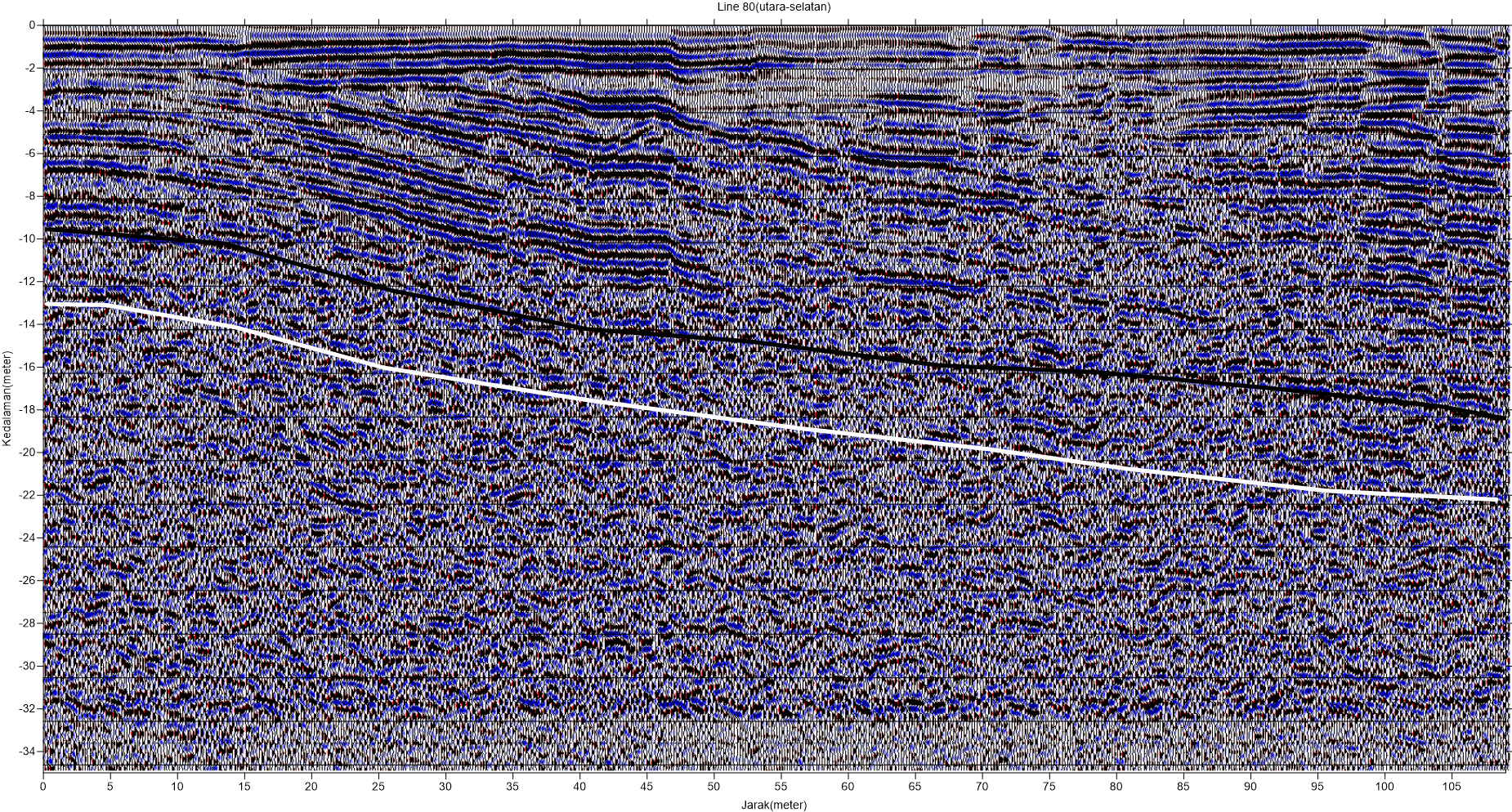

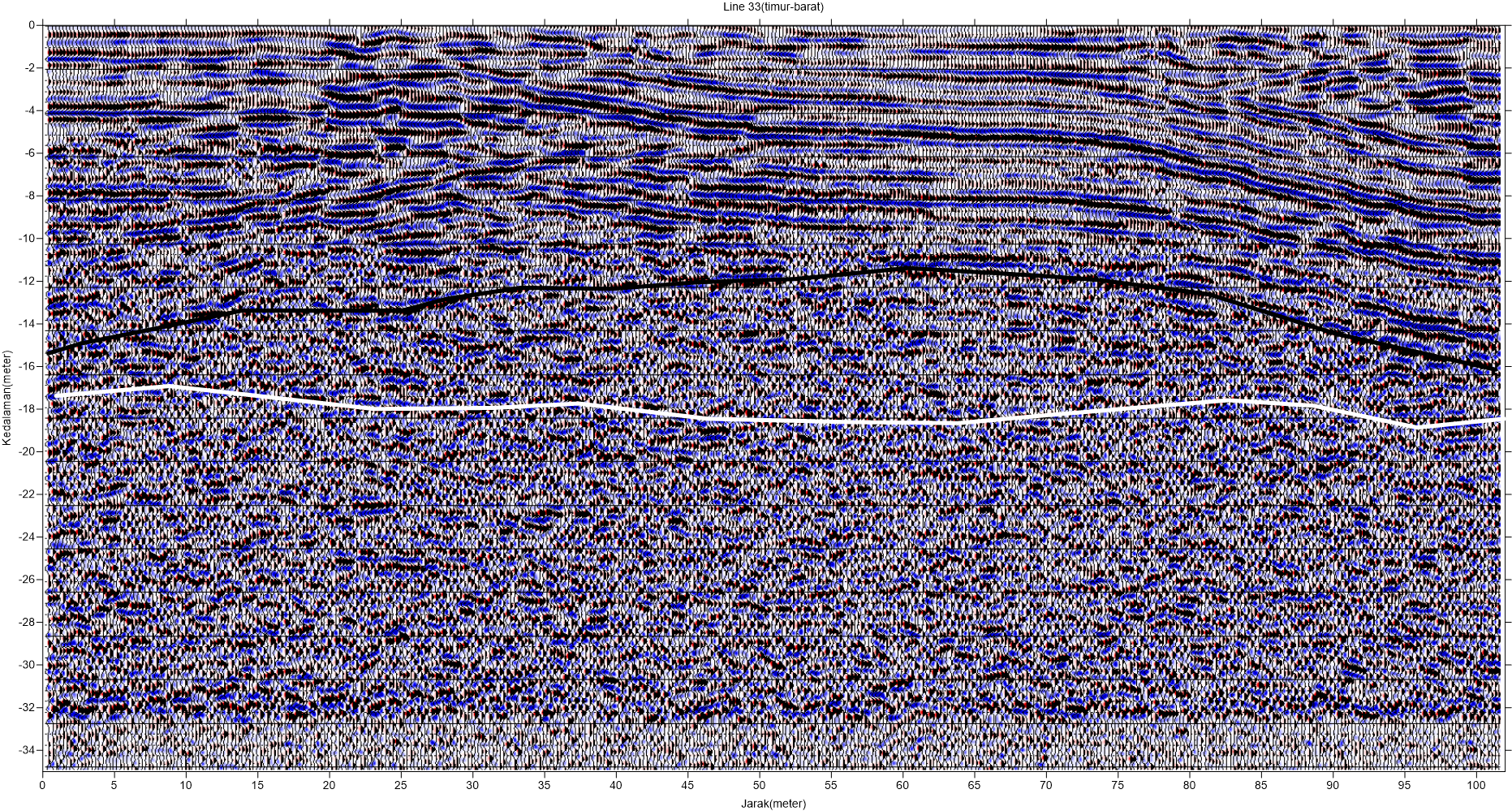

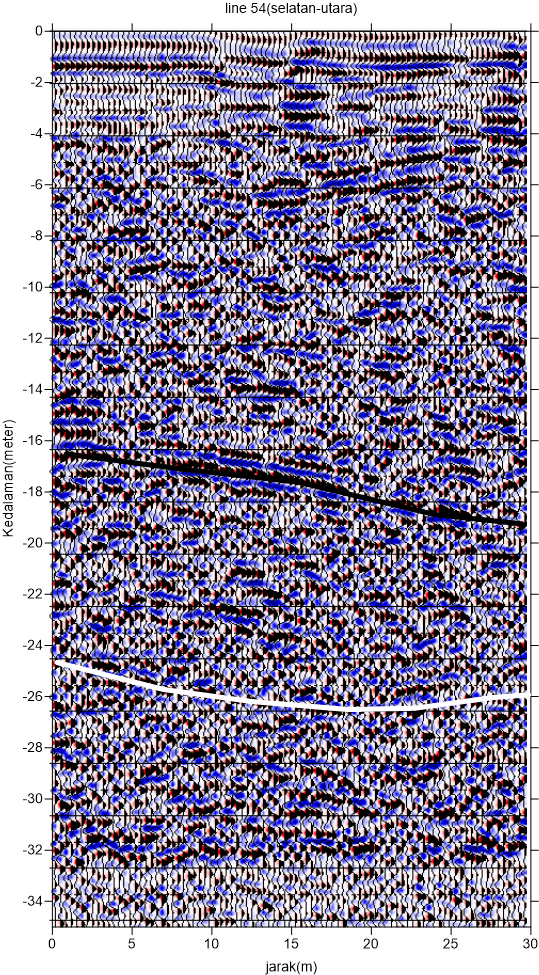

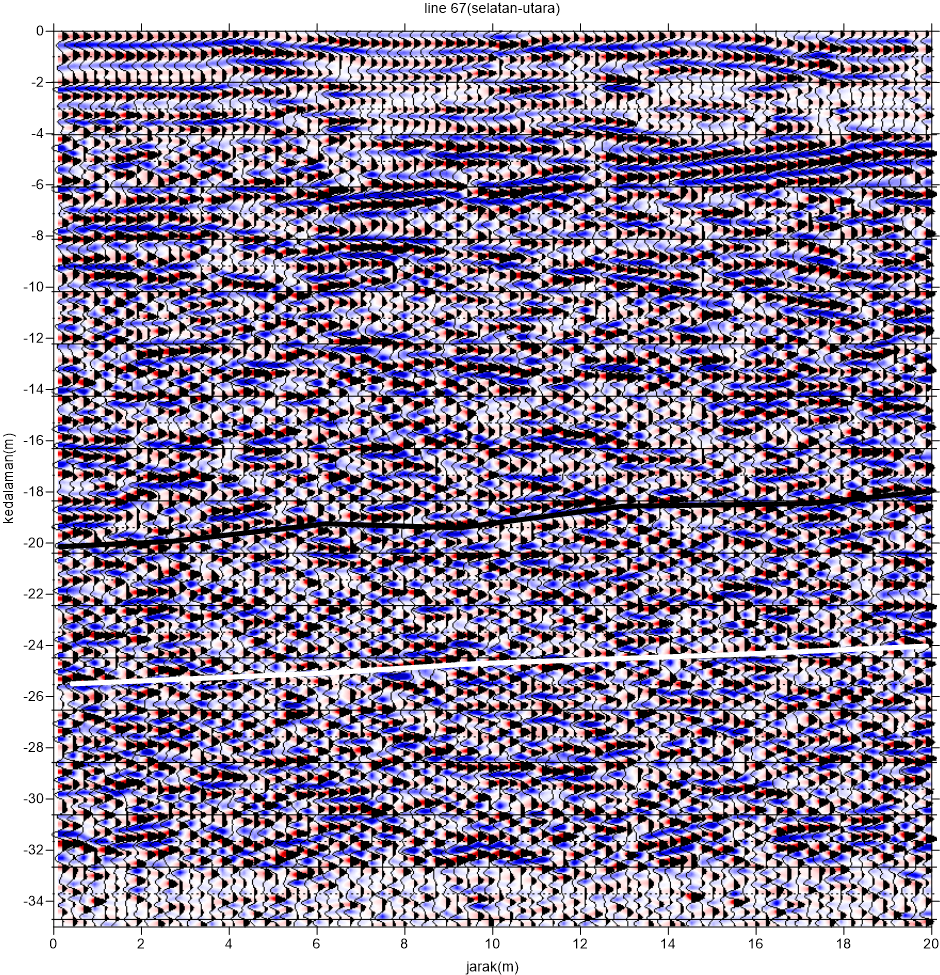

    model 1model 2model 3model 4



    Hubungi Kami:

    Tlp: 082114266358

    Email: roni12404027@gmail.com

  • Survey Geolistrik untuk Galian C atau Andesit

    Survey Geolistrik untuk Galian C atau Andesit

    Survey geolistrik sudah sangat dikenal oleh sebagian banyak orang yang bergelut di bidang pertambangan, khususnya galian C, bisa galian pasir, andesit, gamping dan lainya. Dimensi yang cukup besar dan tebal memudahkan dalam tahap interpretasi dan pengolahan data sekalipun menggunakan alat lokal seperti naniura, S-field(Geores) ataupun menggunakan alat luar seperti ARES dan Supersting.

    Banyaknya orang geologi atau tambang yang menggunakan jasa geolistrik karena sangat membantu dalam hal perhitungan volume dan juga sebagai syarat dalam pengajuan penambangan galian C tersebut.

    selain kebutuhan diatas, geolistrik membantu juga mengestimasi zonasi lapisan lapuk, galian C yang lapuk dan yang segar nya sehingga estimasi penambangan lebih akurat di tambah dengan data sampel Bor.

    Data geolistrik dengan pengolahan data yang standar masih bisa mengestimasi zona dan volume yang mendekati keadaan lapangan karena dimensinya yang besar, tetapi untuk identifikasi struktur dan zona rekahan memang butuh konfigurasi khusus dan juga adanya pemilihan alat yang pas.

    Seisxplore Geosurvey menyajikan jasa pengukuran baik menggunakan alat lokal seperti naniura, geores, dan merk lain juga menggunakan alat luar seperti Ares, Supersting dan merk lainya. selain menyewakan alat dan personil, juga menyajikan berbagai pengolahan data dan pemodelan sampai dengan volume target yang diinginkan dengan menggunakan software berlisensi(Resmi).

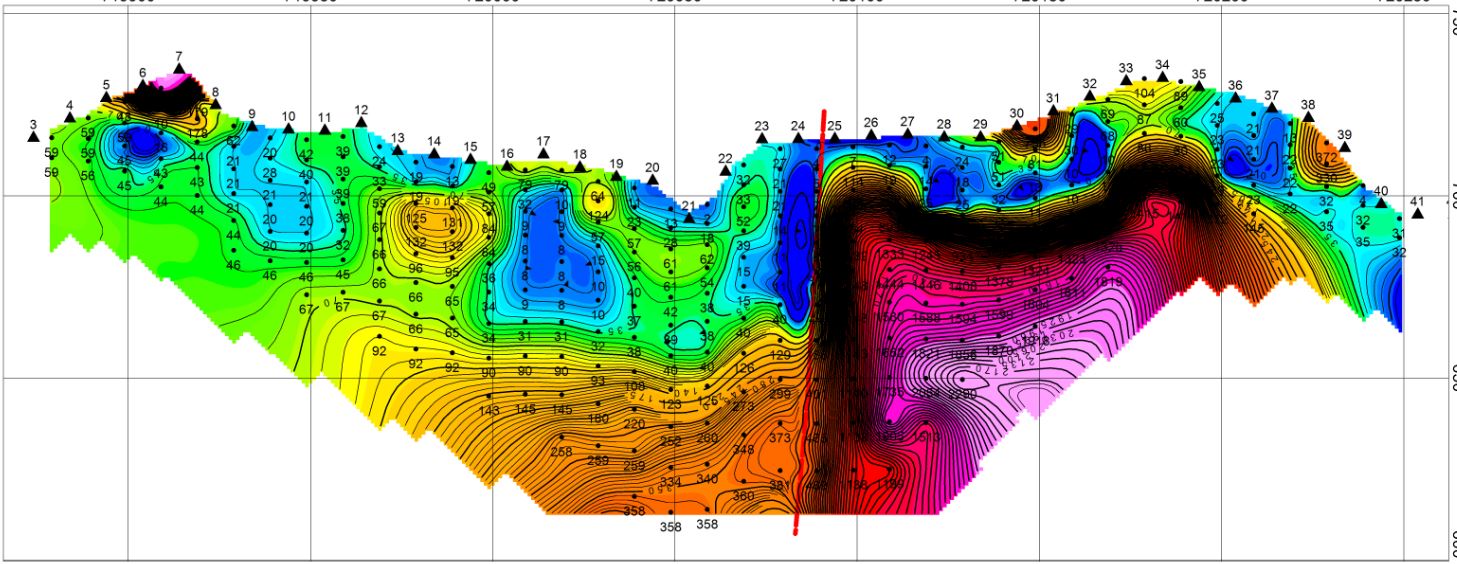

    Capture line 5-2

    pemodelan geofisika dari data resistivitas diperlukan untuk memudahkan, menganalogikan kondisi bawah permukaan secara geologi sehingga dibutuhkan zonasi dan klasifikasi zona nilai resistivitas pada penampang. zonasi nilai bisa dibedakan menurut label nilai yang korelasinya dengan batuan ataupun secara geologi yaitu zona-zona struktur untuk menentukan adanya sebaran dan kemenrusan dari tiap batuan dibawah permukaan.

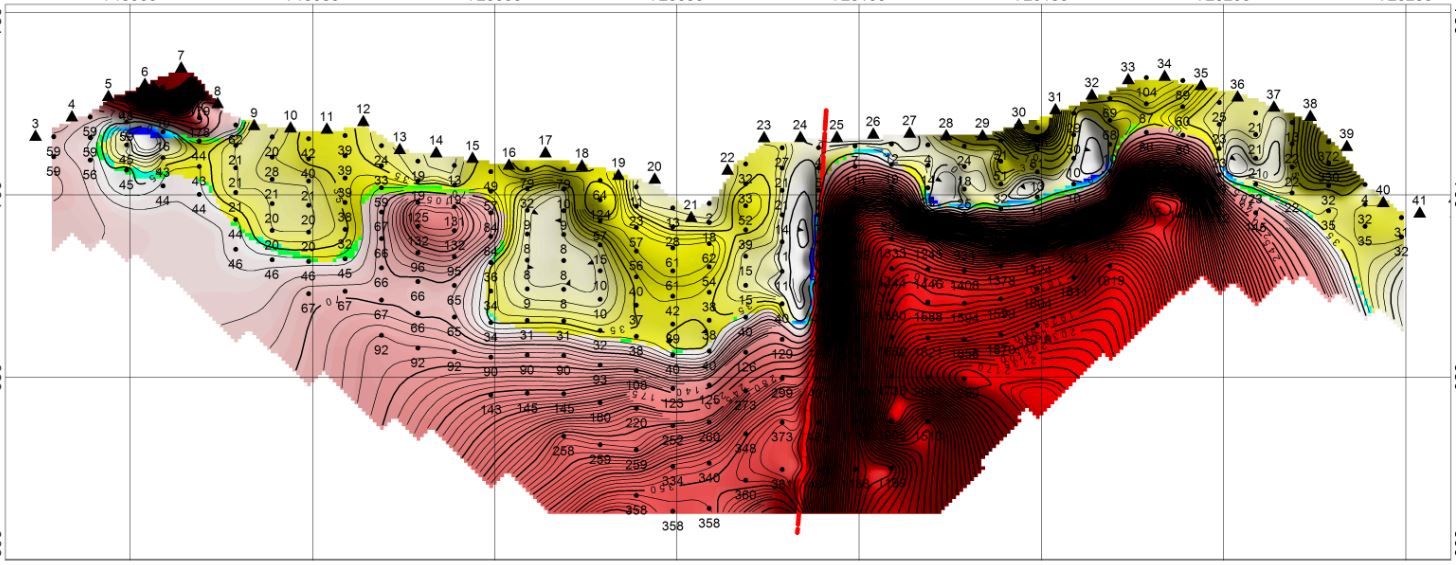

    Capture line 5

    pemodelan bisa dilakukan di penampang yang merupakan cakupan 2dimensi, sedangkan pemodelan juga bisa diterapkan di cakupan 3dimensi yang mana nilai dan zonasinya berdasarkan nilai resistivitasnya.

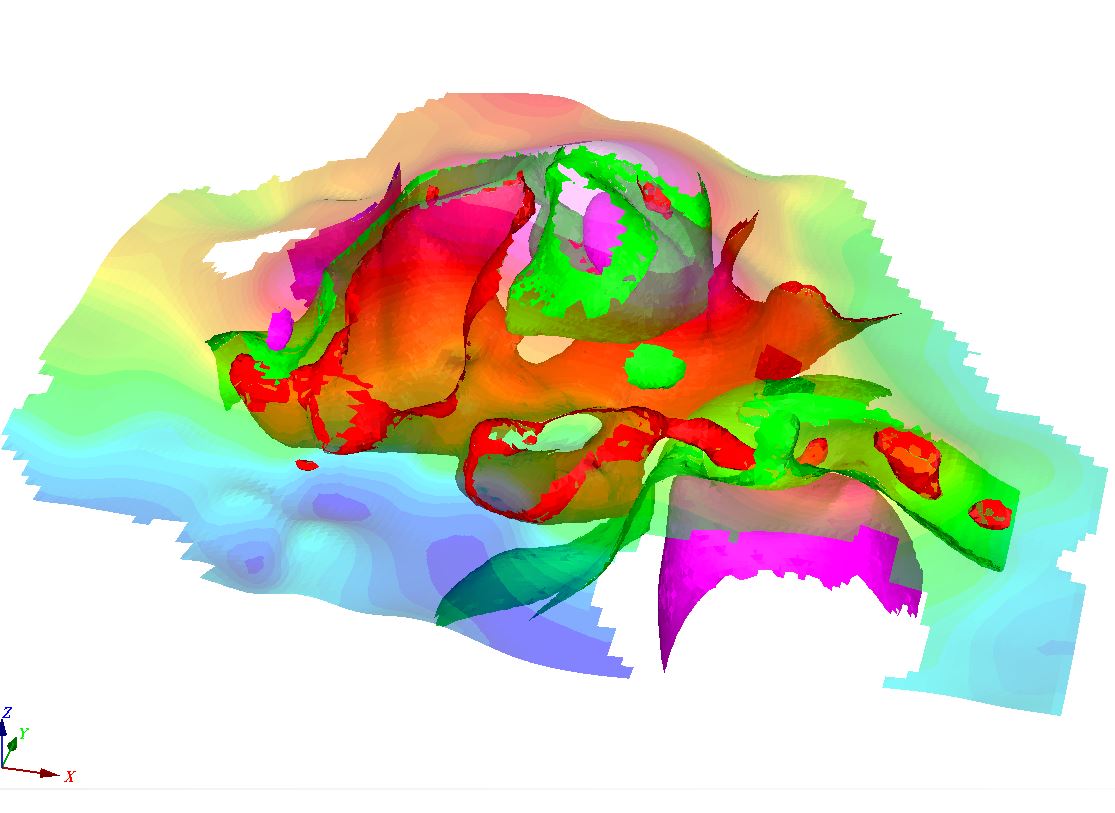

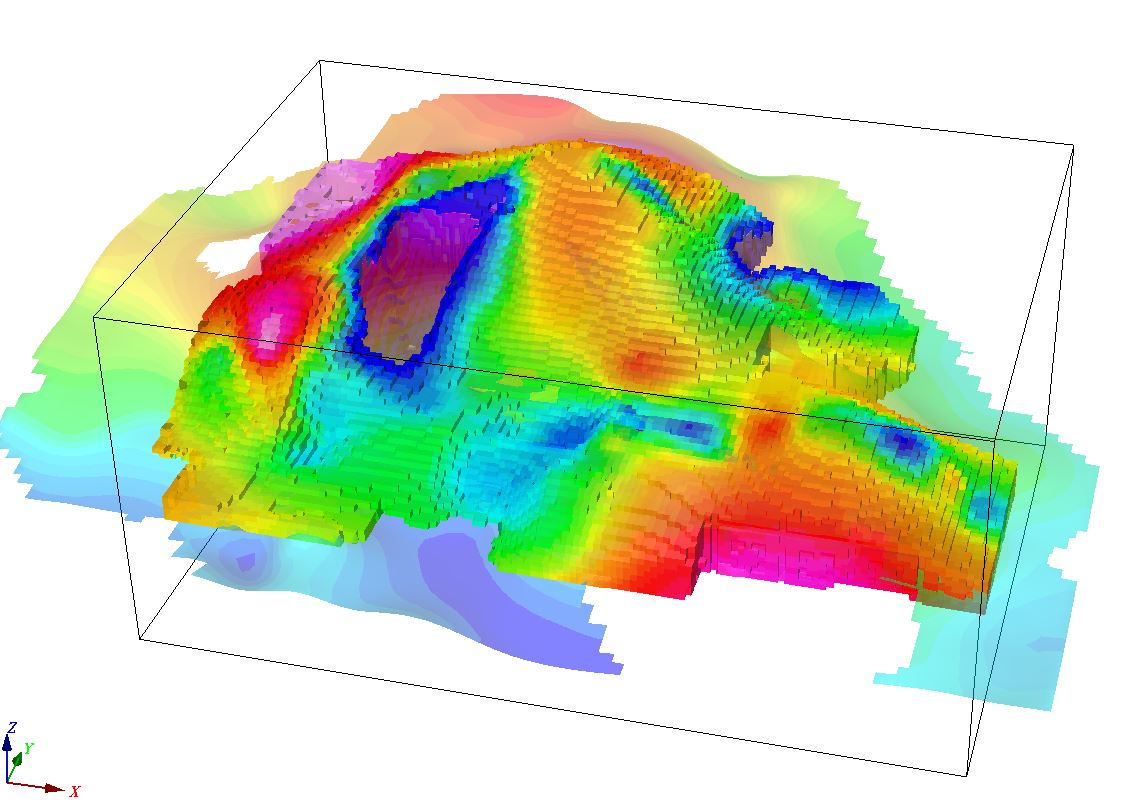

    Capture1Capture2

    Dalam pemodelan 3D data resistivitas untuk identifikasi batuan andesit atau Galian C mempunyai range nilai yang biasanya diatas 100 ohm.m, tetapi kadang dengan kondisi dan pengaruh struktur maka nilai resistivitas bisa berbeda. range nilai itu bisa di kategorikan sebagai zona nilai yang sama dan dapat dimodelkan dalam warna yang mempunyai nilai tertentu. satu nilai akan membentuk model atau biasa dinamakan isochron.

  • Metode GPR/Georadar untuk Identifikasi Batubara


    Metode GPR sangat direkomendasikan untuk survey batubara di area rawa atau area yang mempunyai kondisi seperti kalimantan. Berbeda dengan metode lain seperti seismik, geolistrik dan lainya yang merupakan metode tidak langsung secara vertikal, GPR mempunyai resolusi yang tinggi. Batas perlapisan dan kemiringan yang di punyai batubara akan sangat mudah diidentifikasi. Metode Seismik kadang tidak bisa mencover area dangkal yang notabene merupakan area lapuk atau rawa dan membutuhkan biaya dan persiapan yang sangat mahal, begitupula geoslitrik tidak mempunya resolusi vertikal secara ketebalan untuk mengidentifikasi adanya kemenerusan yang jelas dan kemiringan.



    line 21 coal.png

    Contoh di atas merupakan survey GPR di area rawa dengan gundulasi topografi yang relatif datar dan hanya bisa dilakukan oleh GPR karena areanya dominan rawa dan berair dan bergambut. Ketebalan dan kedalaman rawa dan gambutnya sendiri sangat jelas terlihat, bahkan kemiringan dan ketebalan batubaranya sendiri bisa terlihat dengan jelas yang sangat kontras dengan lapisan-lapisan sekitarnya.



  • Metode GPR untuk Identifikasi Rembesan pada Bendungan

    Metode GPR untuk Identifikasi Rembesan pada Bendungan

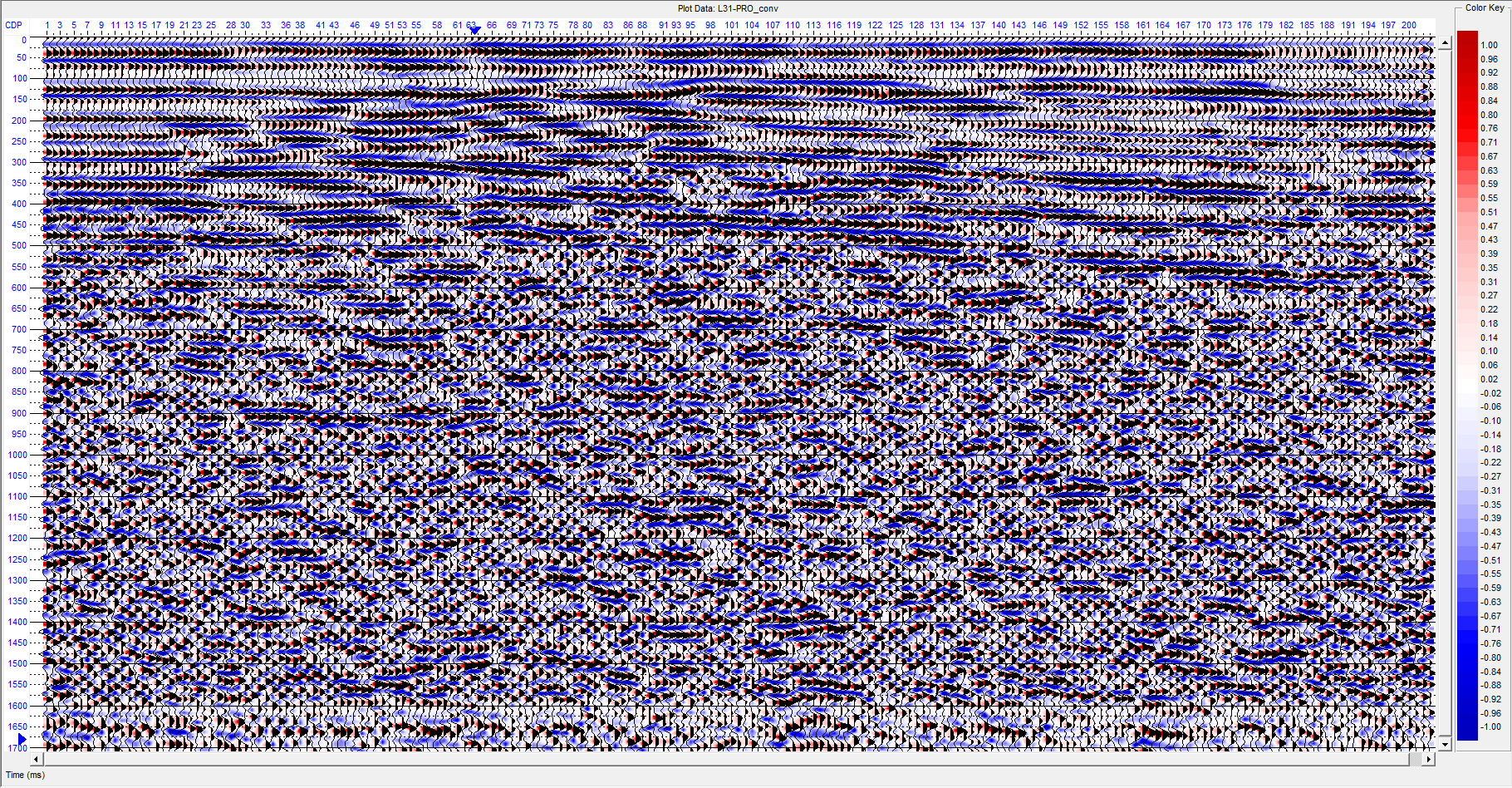

    Line 31.png

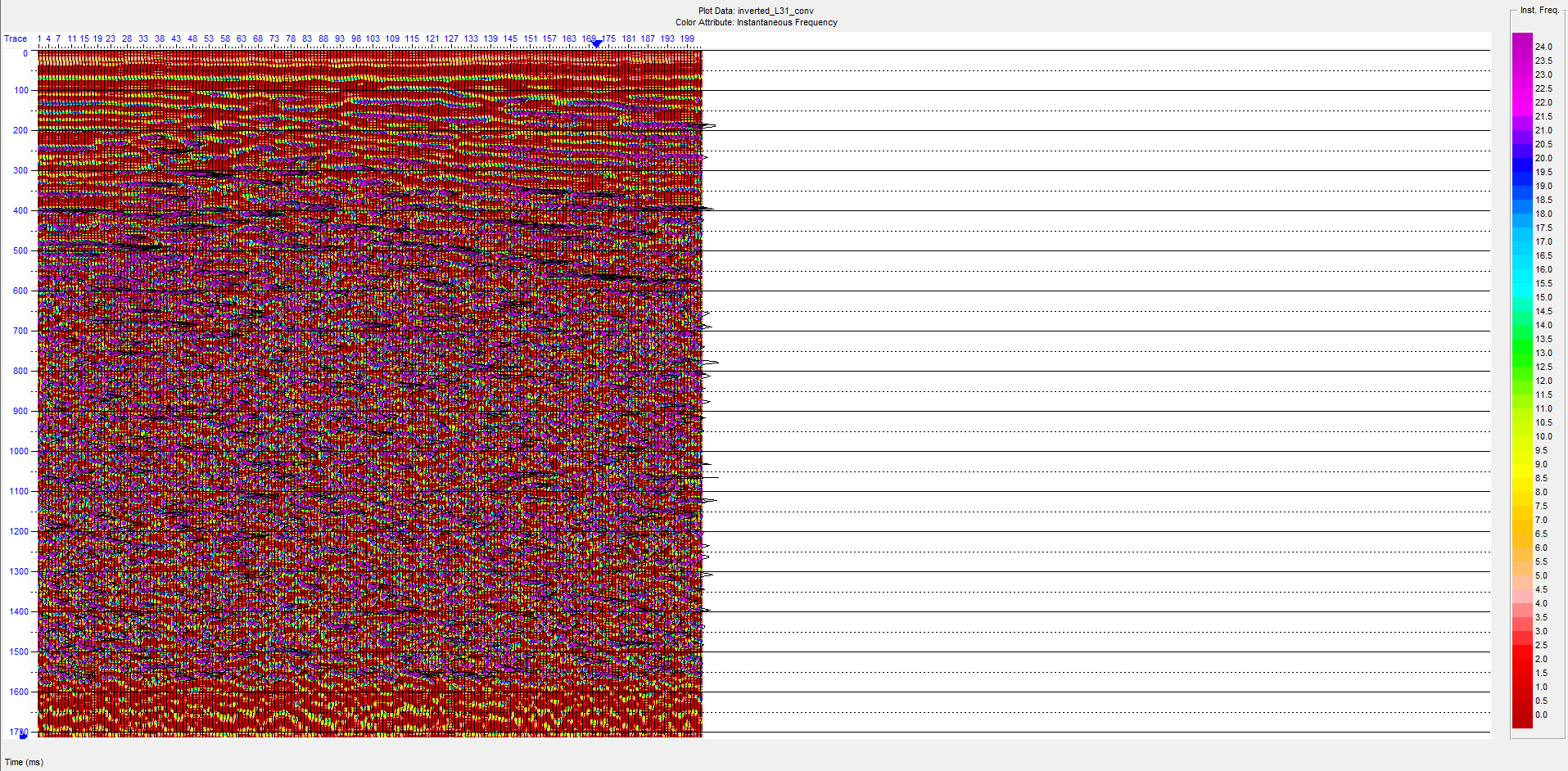

    line 31 prositas.png

  • Penentuan Nilai Batuan Andesit dari data Resistivitas

    Penentuan Nilai Batuan Andesit dari data Resistivitas

    penentuan nilai resistivitas sangat erat kaitanya dengan pemakaian jenis alatnya. pengukuran didaerah dengan potensi galian C seperti batuan andesit, pasir, gamping dan sejenisnya umunya menggunakan alat yang relatif murah dan biasanya menggunakan alat semi manual atau multichannel yang buatan lokal. kstabilan alat sangat mempengaruhi nilai dan hasil resistivitas dilapangan. secara umum nilai yang didapat dari pengukuran dengan dimensi batuan andesit yang besar tidak terlalu signifikan jika menggunakan alat yang mahal sekalipun tetapi perbedaan akan terlihat di gradasi nilai dan pola-pola yang dihasilkan dari nilai resistivitas tersebut. Jika menggunakan alat seperti supersting atau Iris sekalipun maka yang terlihat adalah sisipan dan zona lemah dari setiap rekahan dan batas antar batuan akan terlihat lebih jelas dan datanya akan stabil.

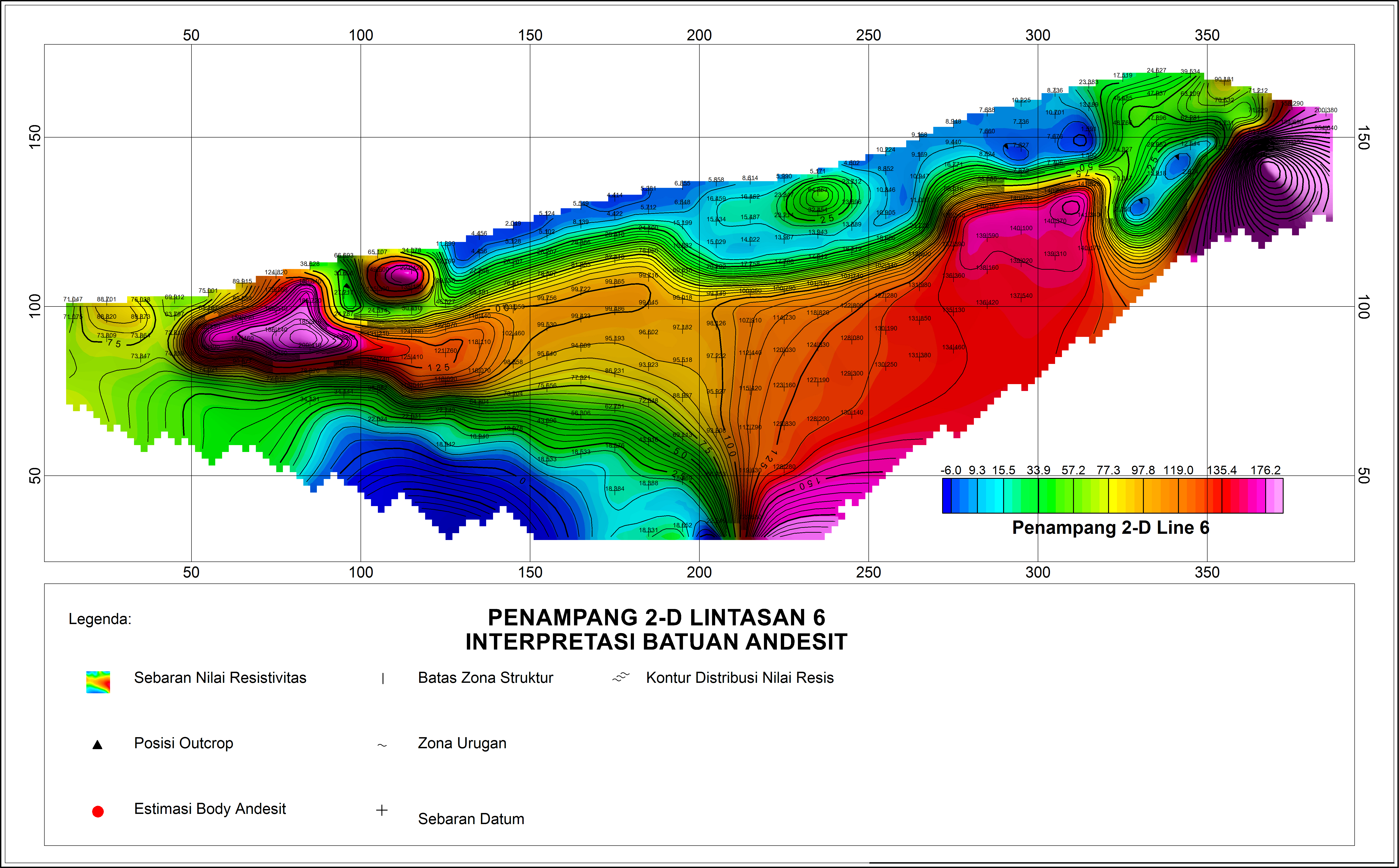

    line 6-1.jpg




    Tlp: 082114266358

    Email: roni12404027@gmail.com

  • Pemodelan Batuan Andesit 3 Dimensi dari Data Naniura

    Pemodelan Batuan Andesit 3 Dimensi dari Data Naniura

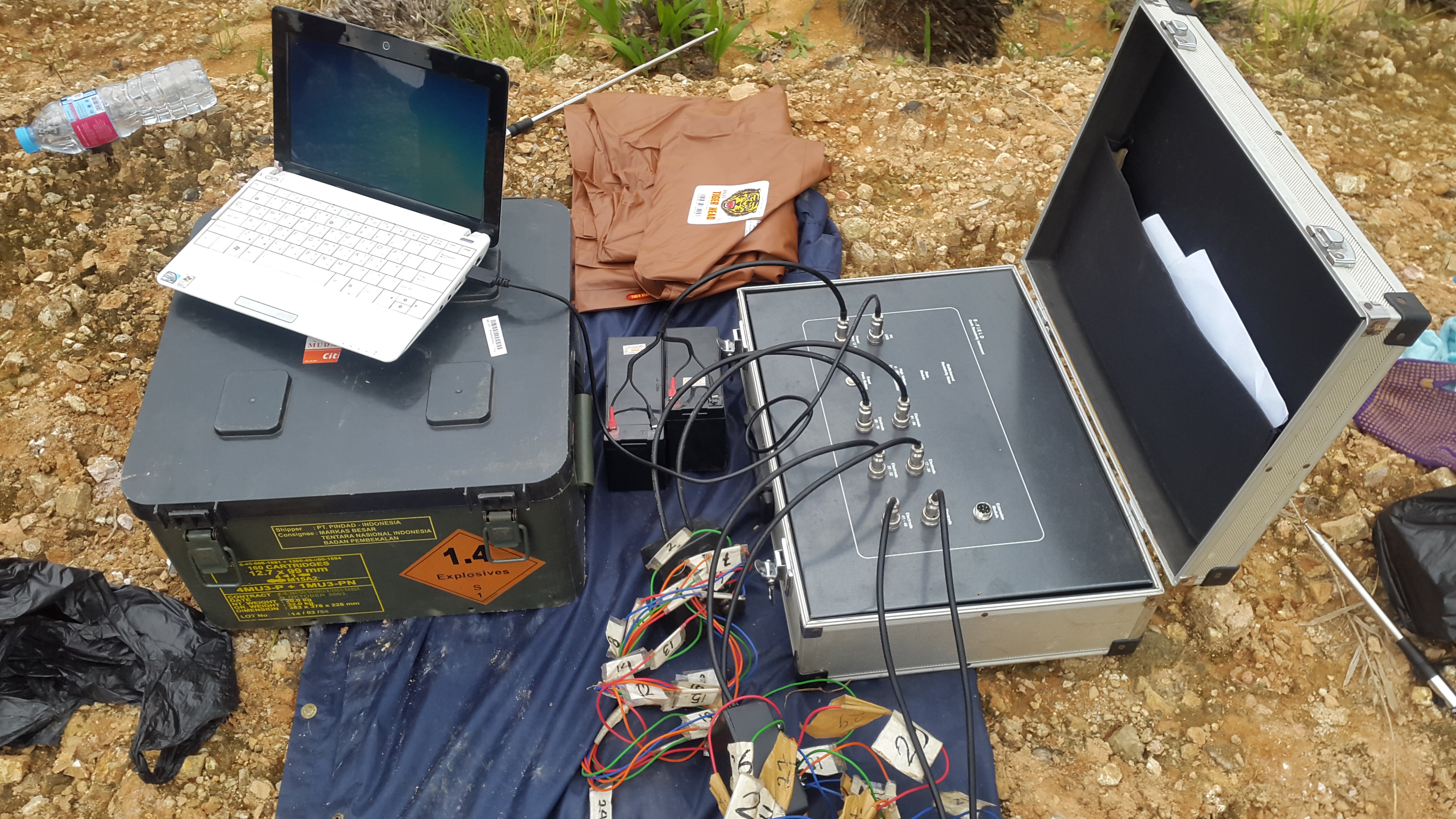

    Beberapa postingan sebelumnya menyajikan pemodelan yang sama yaitu batuan andesit, breksi dan batuan yang ada dilingkungan sekitarnya, kadang pemodelan batuan atau mineral akan berbeda jika alat yang digunakan berbeda karena tingkat ketelitianya yang berbeda pula. Pengambilan data sekarang menggunakan Naniura yaitu alat resistivity atau geolistrik yang masih menggunakan single channel dan masih manual cara pengambilan datanya sehingga baik pengambilan data, proses input data dan efektifitasnya lebih lama. Pengambilan data menggunakan Naniura masih bagus ketika alat selalu dikalibrasi dan dicek komponen dalamnya sehingga pembacaan dan pengambilan datanya masih mendekati ketelitian yang bagus.

    Dari data Naniura yang berbeda adalah input data, setelah melakukan pengambilan data dan dicatat dalam logbook konfigurasi, maka catatan itu ditulis ulang dalam excel dan dilakukan proses inversi. Dari data inversi itu dilakukan pemodelan data sehingga model bawah permukaan batuan andesit, soil, pasir dan breksi akan terlihat kemenerusan dan polanya.

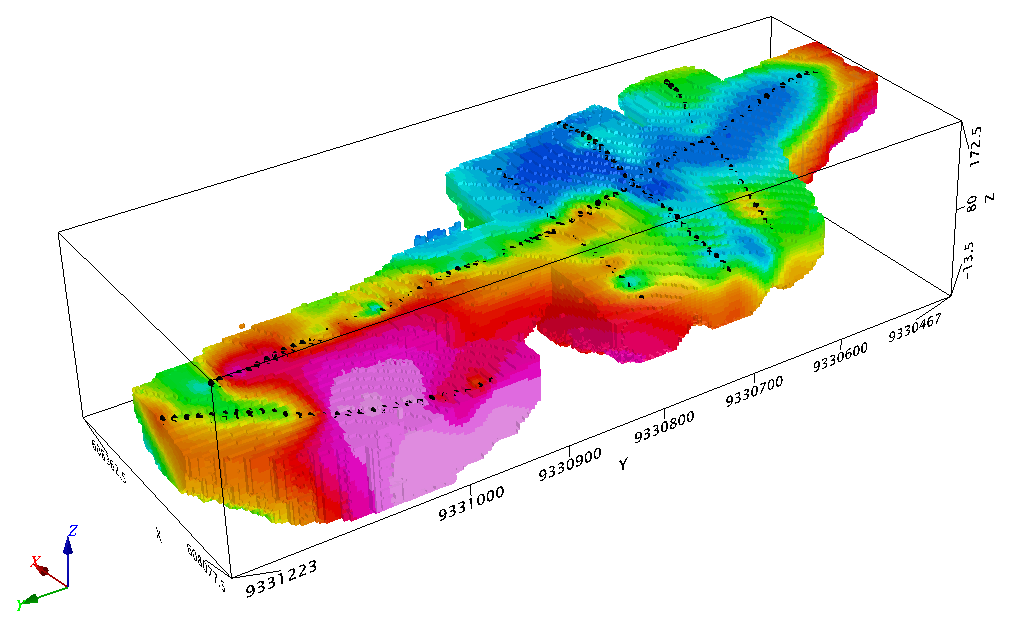

    model 1

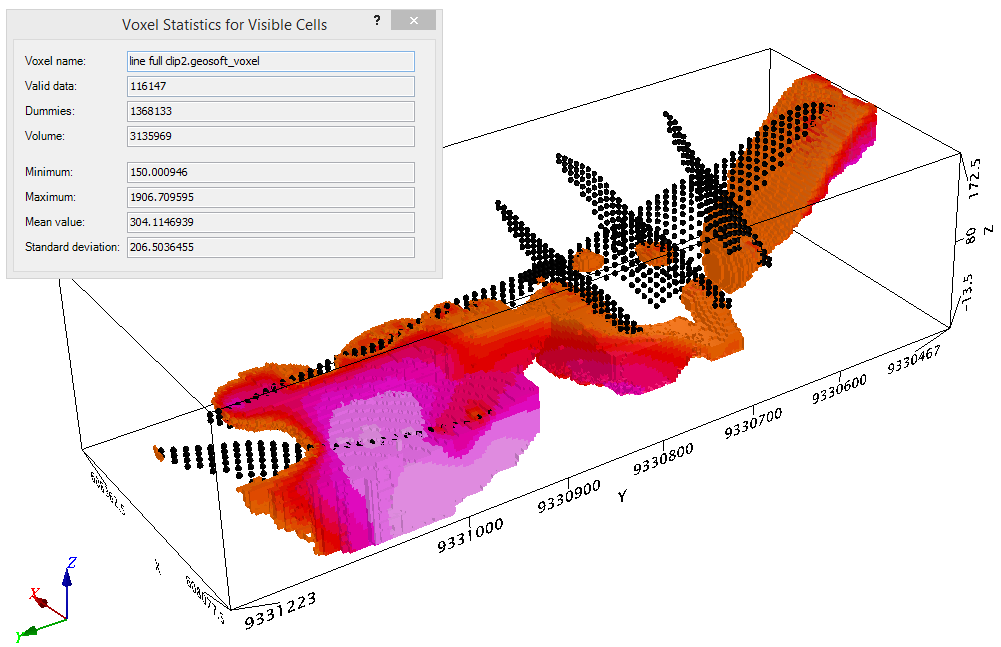

    model 4
